השבוע נלמד על פקודת הWEB. פקודה זו באה לידי ביטוי בבניית צלעות לחיזוק החלק או בדוגמא שלנו היום היא משמשת לבניית מחיצות או תאים עבור כלים.
לכולנו יש קופסאות כאלה בבית:

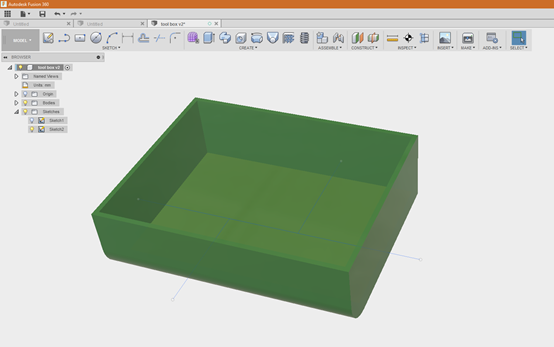

שימו לב, בתחתית החלק יש קווי סקיצה אשר חוצים את המודל. קווים אלה בעצם מגדירים את המחיצות הרצויות.
ניתן כמובן להוסיף מידות, אך לצורך הדוגמא אנחנו לא חייבים.
מפעילים את הפקודה Web מתוך התפריט Create

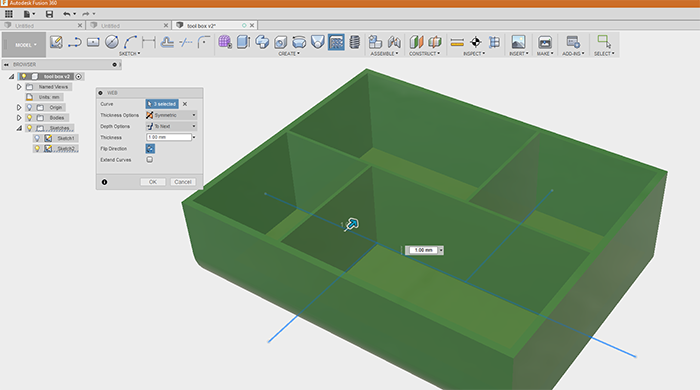

לאחר הפעלת הפקודה, מסמנים את קווי הסקיצה בעזרת מקש Ctrl ומזינים את הפרמטרים של הגובה ועובי המחיצה
למרות שקווי הסקיצה חוצים את המודל, Fusion מבין את גבולות הסוליד ונעצר על הדפנות.
קל ואינטואיטיבי לתכנן בתוך Fusion360 ואנחנו מזמינים אותכם לנסות:
לחצו כאן על מנת להתנסות
לחצו כאן כדי לראות איך אנשים בעולם משתשמים ב Fusion360
אני מזכיר שלקוחות בעלי רישוי של Product Design Suite מהשנים 2017 ו2018 יכולים לקבל גישה לפתרון זה שהוא למעשה תוכנת CAD בענן.

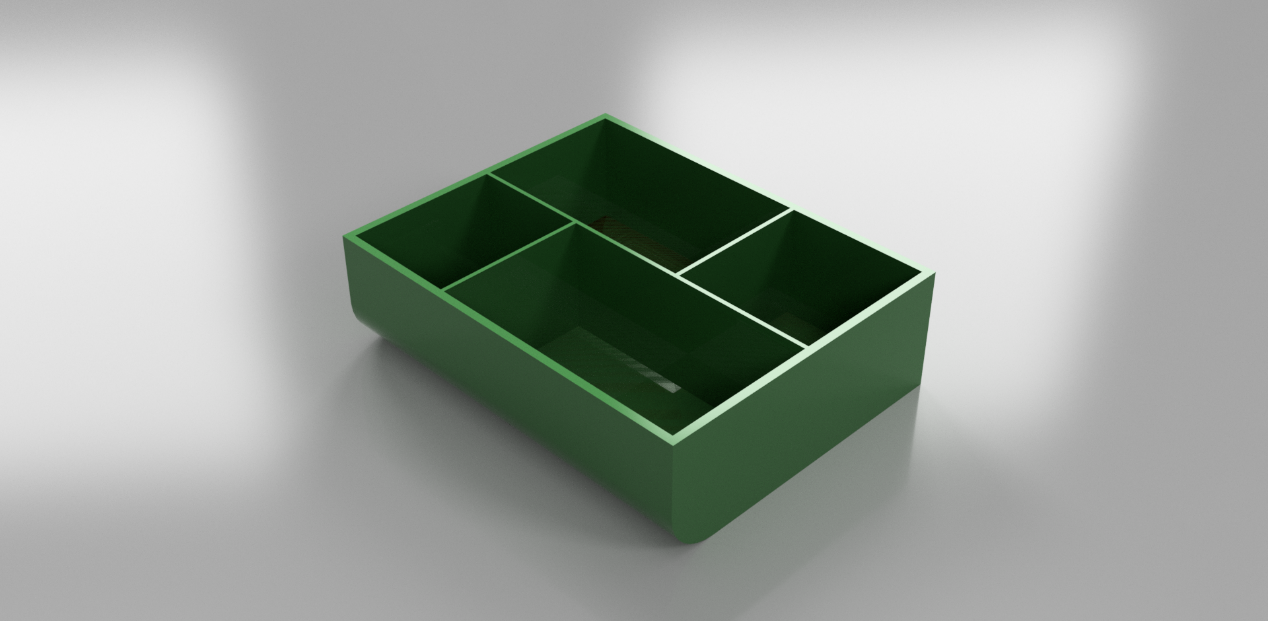

תוצאה סופית בצורה קצת יותר וויזואלית:
להתראות בטיפ הבא,
דני.
