Tube and Pipe

---

תוכנת Inventor הינה תוכנה למידול חלקים והרכבות בעיקר לתחום המכני, בגרסה מסוג  Professional (שבשנים האחרונות זאת גרסת "הברירת מחדל" שקיימת) ניתן להוסיף אפשרות ליצירת צנרת תחת סביבת עבודה הנקראת Tube and Pipe, המשתמש אינו מייצר כל צינור בקובץ נפרד ואז בונה הרכבה בעזרת חיבור החלקים בעזרת אילוצים, אלא משתמש בסביבת עבודה היוצרת עבורו הרכבה היכולה להשתנות עקב שינוי והזזת חלקים, מה שמכונה Adaptive. ב- Ribbon נבחר Environment ונמצא את הפקודה:

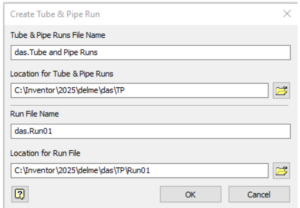

בקובץ הרכבה חדש, לאחר הפעלת הפקודה נבחר תחילה את מיקום הקבצים שיווצרו:

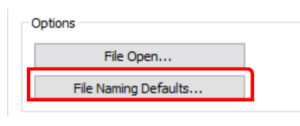

מכיוון שלרוב שמות הקבצים יהיו זהים ניתן להגדיר בהגדרות התוכנה, בלשונית File נוכל להגדיר שמות הקבצים שייווצרו:



נגדיר את שמות תתי ההרכבות שייווצרו לכל צנרת (נקרא RUN) ואת שמות החלקים (צינורות) כך נחסוך זמן במתן שמות לקבצים בכל הרכבה. לכל צנרת, תחילה נגדיר Style:



כל Style מכיל את ההגדרות כמו רדיוס כיפוף מינימלי, אורך מינמלי של צינור ועוד. מגוון האפשרויות המחולק לשלוש קטגוריות:

• צנרת בעזרת צינור – Pipe
• צינור מכופף  – Tubing
•  צינור גמיש  – Hose

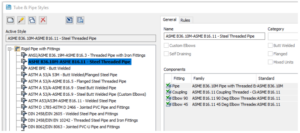

לכל סגנון נראה בצד ימין את ה"חלקים" המשתתפים ביצירת הצנרת: אוגנים, צינור עם הברגה, קשת וכדומה:

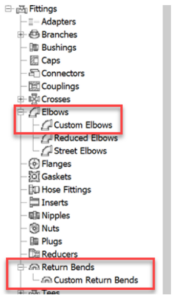

מגרסת 2024 התווספה אפשרות להוסיף Custom Elbow ל- Style לצנרת:



על מנת ליצור את הצנרת יש ליצור Route, ניתן לבחור נקודה התחלתית ולשרטט קו תלת מימדי בהרכבה, בעת יצירת הקו, חלון הפקודה עשיר באפשרויות כמו מתן אילוץ לקו (מקביל למישור או לקו אחר) ומצב Snap שמאפשר התלכדות עם קו אחר או נקודה אמצעית של קו:

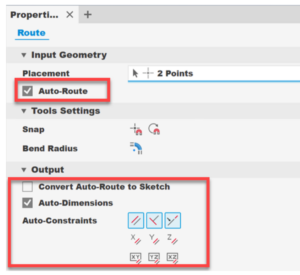

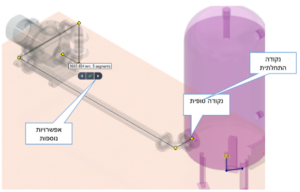

אפשרות נוספת היא בחירת נקודה התחלתית וסופית והתוכנה תחולל עבורנו את הצנרת לפי ההגדרות ב Style, נקבל מספר אפשרויות ונוכל להחליף ביניהם על ידי לחיצה על סימון החץ:

לאחר יצירת הצינור, ניתור להוסיף עליו רכיבים נוספים, לדוגמת מתאם מסוג T למשל, בעזרת פקודת Place נבחר את חלק הספרייה הרצוי ונכניסו להרכבה:

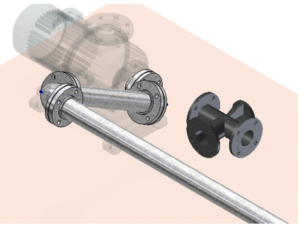

לפני שנמקם אותו בחלל ההרכבה נוכל לרחף על הצינור והרכיב "ינעל" על הצינור והתוכנה "תחתוך" לנו את הצינור:

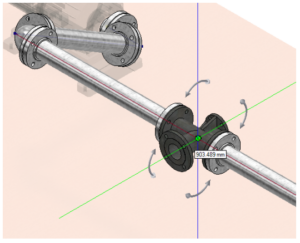

לאחר מכן נוכל לסובב את הרכיב ונמקם אותו בעזרת מידות על הצינור.

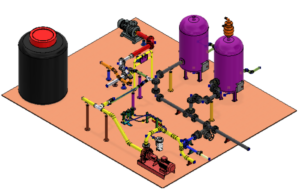

 בסופו של דבר נקבל הרכבה המכילה גם תת הרכבה של הצנרת:

בהצלחה
