ילנה מילר | AEC Technology Support Specialist


בואו לבנות משפחת פאנלים של דודי שמש. בואו נהפוך את זווית סיבוב הפאנל לפרמטר.

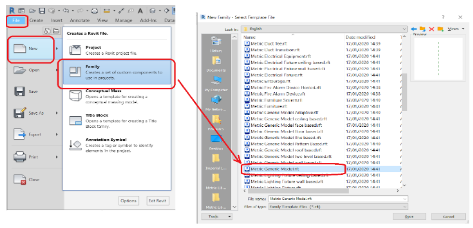

1. פותחים משפחה חדשה לפי אב הטיפוס  Metric Generic Model.

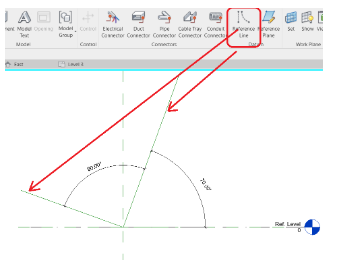

2. על אחת מתצוגות החזית (השתמשתי Left), אנחנו בונים קווי עזר (Reference Lines)

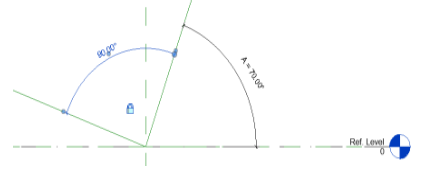

עבור Reference Line הראשון, צור מימד זוויתי והפוך אותו לפרמטר A

בין  Reference Line הראשון לשני קבענו זווית של 90 ונועלים אותה. הקו השני ישמש ליישור בסיס הפאנל.

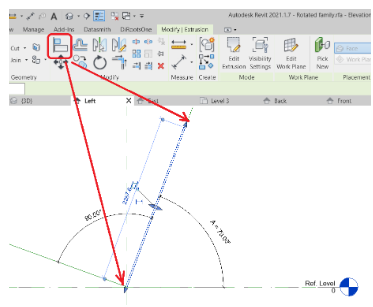

3. אנו בונים את הפאנל באמצעות הפקודה Extrusion

בצע ALIGN בין קווי סקיצה לקווי הפניה.

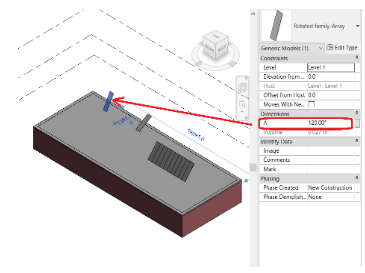

4. אנו מעמיסים את המשפחה לפרויקט ומשנים את זווית הסיבוב.

ניתן לבנות Array של משפחה בפרויקט
