Template חדש

---

מתוך מחשבה על טובת לקוחותינו ומיקסום נוחות השימוש ב- AutoCAD Map 3D, יצרנו template חדש המכיל בתוכו הגדרות וכלים לשימוש, המתאימים לארצנו ולעבודתנו.

אז קודם כל- מהו template?
ה-template הוא הבסיס לעבודה שלנו בכל תוכנת AutoCAD. הוא מכיל בתוכו אפיונים שהוגדרו מראש, כגון: יחידות השרטוט, שכבות ברירות מחדל, סטיילים למיניהם וכו'.
כאשר אנחנו פותחים את התוכנה מופיע לנו ה-template ("הדף הריק") המוגדר בתוכנה כברירת מחדל.
מניסיון עם מרבית לקוחותינו, לא נעשה שינוי של ה-template ועובדים עם מה שנפתח. התוצאה של זה היא שמרבית התוכניות שנוצרו הן ביחידות הלא נכונות (ברוב המקרים-אינצ'ים). הגדרה לא נכונה של יחידות יכולה לגרום לבעיה כאשר מכניסים קבצים אחרים המוגדרים ביחידות אחרות.

על כן, יצרנו את ה-template-Map3D_IL והגדרנו בו מראש אפיונים המתאימים לעבודה בתחום שלנו.

מה מכיל ה-Map3D_IL.dwt?

• הגדרת היחידות למטרים.
• הגדרת מערכת הקוארדינטות של ישראל החדשה (Israel TM grid).
• סטיילים של טקסט בעברית (דורש התקנת winheb כדי לקבל את הפונטים המתאימים)-
  – סטייל Hebtxt- משתמש בפונט Hebtxt.shx (הפונט הנפוץ להגשות).
  – סטייל Simpheb- משתמש בפונט Simpheb.txt. פונט ה"מתמודד" בצורה טובה עם שילוב של אותיות, מספרים ותווים.
  – סטייל Koteret- משתמש בפונט Tovana02.shx. פונט עבה המתאים לכותרות.
• ספריית בלוקים מדגמית, הכוללת בלוקים הנפוצים בשימוש בתחום שלנו-
  – נקודת בקרה (M1001).
  – נקודת גובה (M1502).
  – רוזטה של מבנה (M2206).
  – רוזטה של דרך (Rozeta).
  – עץ (M2801).
  – רמזור (M4409).
  – שוחת מים (M4615).
  – שוחת ביוב (M4804).
  – שוחת ניקוז (M4902).
  – 3 בלוקים נוספים של עצים (במראה שונה).

*מרבית הבלוקים הם עפ"י נוהל מבא"ת. לעבודה נכונה עם נוהל זה ולקבלת כל הבלוקים ניתן לרכוש את האפליקציה- GEOMAVAT.

• תבניות Annotation להצגת מידע של אובייקטים-
  – הצגת קוארדינטות XY של נקודה.
  – הצגת שטח של אובייקט.
  – הצגת אורך של קווים.
  – הצגת גובה של קווים.
  – הצגת גובה של נקודות.

כיצד להשתמש בתבניות ה-Annotation?

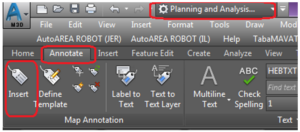

בסביבת העבודה workspace) – Planning and Analysis) > בחוצץ Annotate > בפאנל Map Annotation, לחצו על Insert

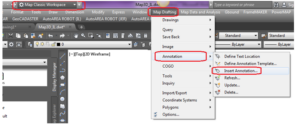

בסביבת העבודה Map Classic

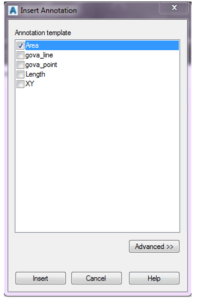

בחלון שנפתח סמנו את ה-Annotation Template הרצוי ולחצו על Insert

בחרו את האובייקטים שאתם מעוניינים להציג להם מידע וקבלו את המידע שרציתם.

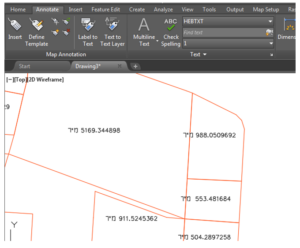

לדוגמא, שימוש בתבנית Area –



כיצד לשמור את ה-template אצלכם בתוכנה?

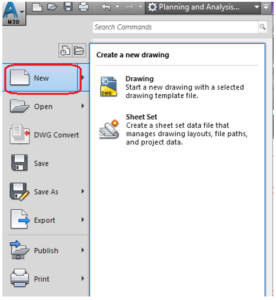

– לחצו על ה-New

– יפתח לכם חלון לבחירת template.

– לחלון זה העתיקו את הקובץ Map3D_IL.dwt המצורף לטיפ זה.

– כעת בכל פעם שתלחצו על ה-New תוכלו לבחור את ה-template.



ניתן גם להגדיר את ה- Map3D_IL.dwt כ- template ברירת מחדל:

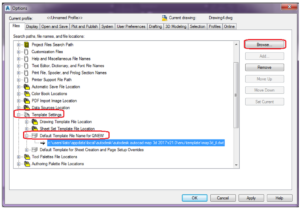

בחלון ה-Options, תחת לשונית Files
הרחיבו את התיקייה Template Settings ולאחר מכן את ה- Default Template File Name for QNEW.
לחצו על ה-Browse ובחרו את ה– Map3D_IL.dwt.
כעת, התוכנה תפתח עם ה-template הזה כברירת מחדל וכל יצירה מהירה של דף חדש גם כן תפתח עם ה-template הזה.

לשאלות בנושא השימוש ב-template ולכל שאלה אחרת, הנכם מוזמנים לפנות למרכז התמיכה שלנו בטלפון: 03-9267957.

בהצלחה ושימוש נעים!

ליאת.
