אברהם לבנת | Senior Manufacture Technician Support Specialist
מודול הייצור של Fusion 360 מאפשר לנו לבצע מגוון פעולות כירסום מסוגים שונים (ראה בתמונה) במכונות בעלות 5 צירי עיבוד, בדוגמא שלפנינו נציג חלק מיכולות אלו תוך כדי שימוש באופציית ה- SWARF

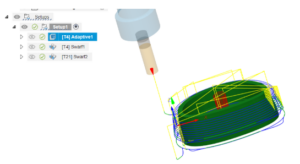

לאחר הכנת המודל, נעבור למודול הייצור – MANUFACTURE, שם נגדיר SETUP לכירסום –(Milling) שיאפשר ביצוע מגוון עיבוד, בפעולה ראשונה נשתמש ב-Adaptive Milling D3 שיאפשר לרוקן את עודפי החומר בצורה יעילה ומהירה
(כפי שהוסבר בעבר)

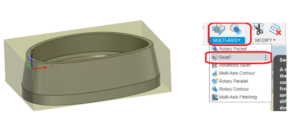

לאחר ביצוע פעולה זו, נשתמש באחת מאופציות עיבוד ה- Multi Axis, במקרה זה Swarf
כאן בפעולות פשוטות של בחירת המשטחים שנרצה לעבד, נוכל לייצר מהלך כלי שייצר לנו בצורה יעילה ומדוייקת את המוצר הנדרש.

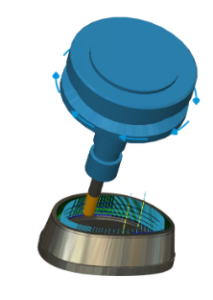

בשלב ראשון נבחר את המשטח החיצוני, המערכת "תשעין" את הכלי בזוית הרצויה וזאת בצורה אוטומטית ע"פ הגאומטריה שנבחרה, ותבצע את מהלך הכלי, כאן האזור החיצוני.
לאחר מכן נעבד את הצד הפנימי תוך שימוש באותו סוג פעולה ונקבל חלק גמור
עד כאן לעכשיו,
להתראות בפעם הבאה.
