החלפת מספר חלקים SWAP PART במערכת צינורות

עידן שני | Civil 3D & InfraWorks Technology specialist


בהמשך לטיפ בו ביצענו עדכון תכנון על ידי שינוי אלמנט אחד בלבד בכל פעם.

בטיפ הנוכחי נראה איך לעדכן תכנון על ידי בחירת מספר שוחות ושינוי המידות שלהן.

ראשית יש לוודא שהשוחות נמצאות בקטלוג השוחות המוגדר בתוכנה.

עבור החלפת השוחות נשתמש בתוסף  Project explorer

תהליך עבודה

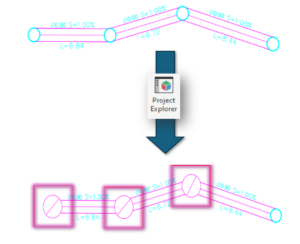

בדוגמה הנוכחית קיימת לנו מערכת צינורות המכילה אלמנטים מסוג שוחות כאשר אנו נשנה את המידות של 3 שוחות במערכת הצינורות על ידי שימוש ב-Project Explorer





סדר פעולות

נבחר את הלשונית שמראה את כל האובייקטים של Civil3D  מסוג Pipe Network

נבחר את המערכת צינורות המבוקשת

נוודא שאנחנו נמצאים בקטגוריה/לשונית של השוחות (Structure)

ואז נבחר את השוחות שנרצה לשנות  (נבחר לצורך הדוגמא את 3 השוחות הראשונות)

לחצן ימני על העכבר ובחירת הפקודה Swap Part(s)…

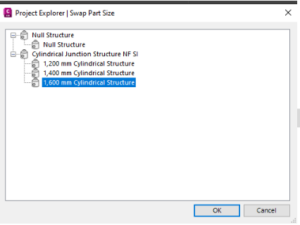

בשלב זה יפתח לנו חלון של ה-Part List ונוכל לבחור את המידה המבוקשת מתוכו

בשלב הזה נוכל לראות את השינוי בחלון התצוגה ב-Project Explorer

וניתן לראות את התוצאה בשרטוט עצמו:
