הצמדת בלוק למשטח

---

ישנם מקרים בהם נוסיף בלוק לשרטוט וברצוננו להצמיד את הבלוק הזה למשטח מסויים.

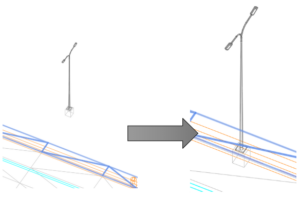

לדוגמא בלוק של עמוד תאורה אותו נרצה להצמיד לגובה המדרכה.

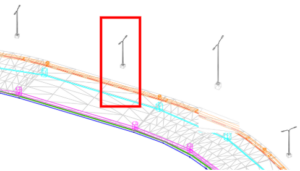

לפני





אחרי



סדר פעולות:

• נבחר את המשטח (מדרכה) אליו ברצוננו להצמיד את הבלוק של העמוד תאורה.

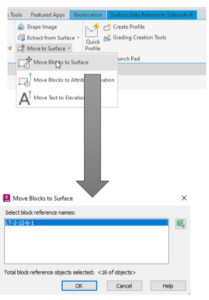

• בשלב זה יפתח לנו Tab המראה פקודות הקשורות ל-Civil Object מסוג Surface.
• בtab  זה נבחר ב-Panel Surface Tools  .
• נלחץ על הפקודה Move to Surface.
• נבחר בפקודה Move Blocks to surface.
• בשלב זה תפתח לנו חלונית בה נבחר את הבלוק המבוקש.

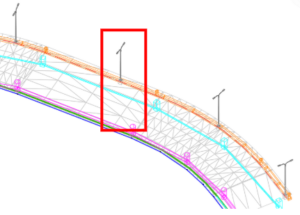

תוצאה

בשלב זה כל הבלוקים מסוג עמודי תאורה צמודים למדרכה (משטח)
