דני מרגוליס | Manufacturing & PDM Technology Manager
בטיפ היום נראה איך אנחנו מייצרים קבצי STP בתוך הוולט מתוך מודל 3D. אך לפני קצת רקע לנושא, Vault הינה מערכת ניהול מידע הנדסי שמשמשת את כלל המחלקות בחברה(הנדסה, רכש, מחסן, מנהלים וכדומה..). מחלקת רכש לדוגמא צריכה להעביר מודלים של הנדסה ליצרן חיצוני ולכן הם זקוקים לקובץ PDF וקובץ STP. האופציה של הפקת PDF הוסברה בטיפ הקודם. לגבי STP, התהליך אפשרי אך דורש קצת הכנה, נסביר כאן.
בשלב ראשון מתקינים Vault Data Standard, התקנה כלולה למי שרכש Vault Professional שזה בעצם כל הלקוחות.

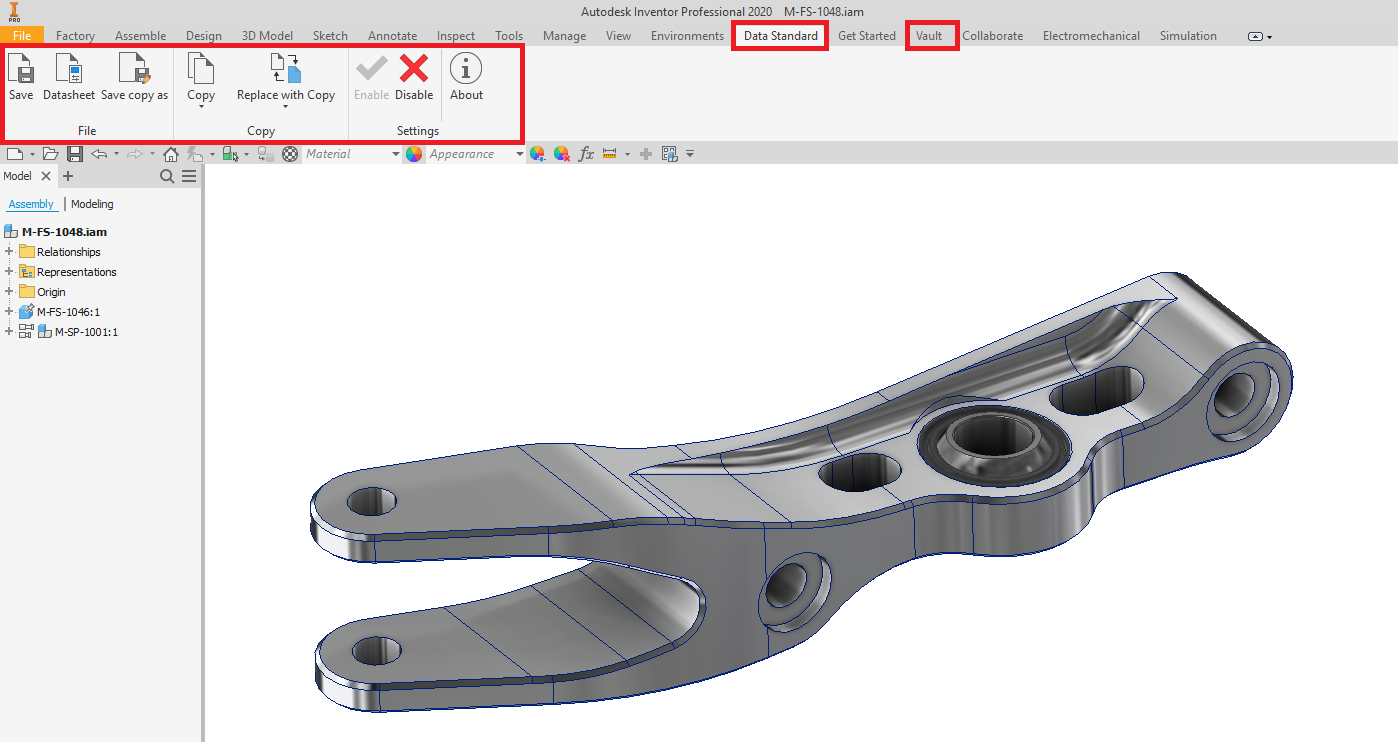

לאחר התקנה אנחנו נראה בInventor- פקודות חדשות נוספות לאלו של ה-Vault.
בדוגמא שלנו יש הרכבה שצריכה להפוך לקובץ STP בתוך ה-Vault.
הפקודה שעוזרת לנו בסוגיה היא Save copy as בסרגל פקודות לעיל.
פקודה זו שונה מפקודת ה-Inventor כי זו מתייחסת לשמירה בVault-.

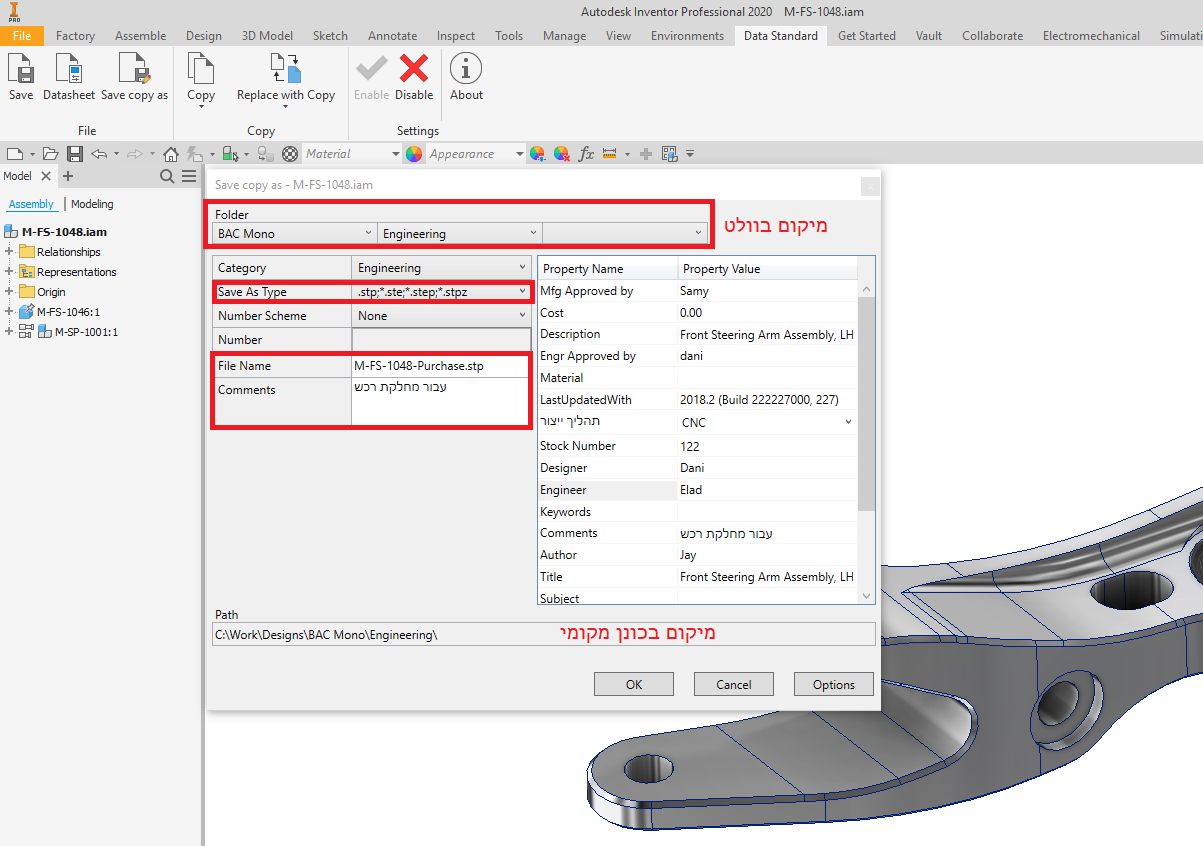

בהפעלת הפקודה נראה את הממשק הבא:

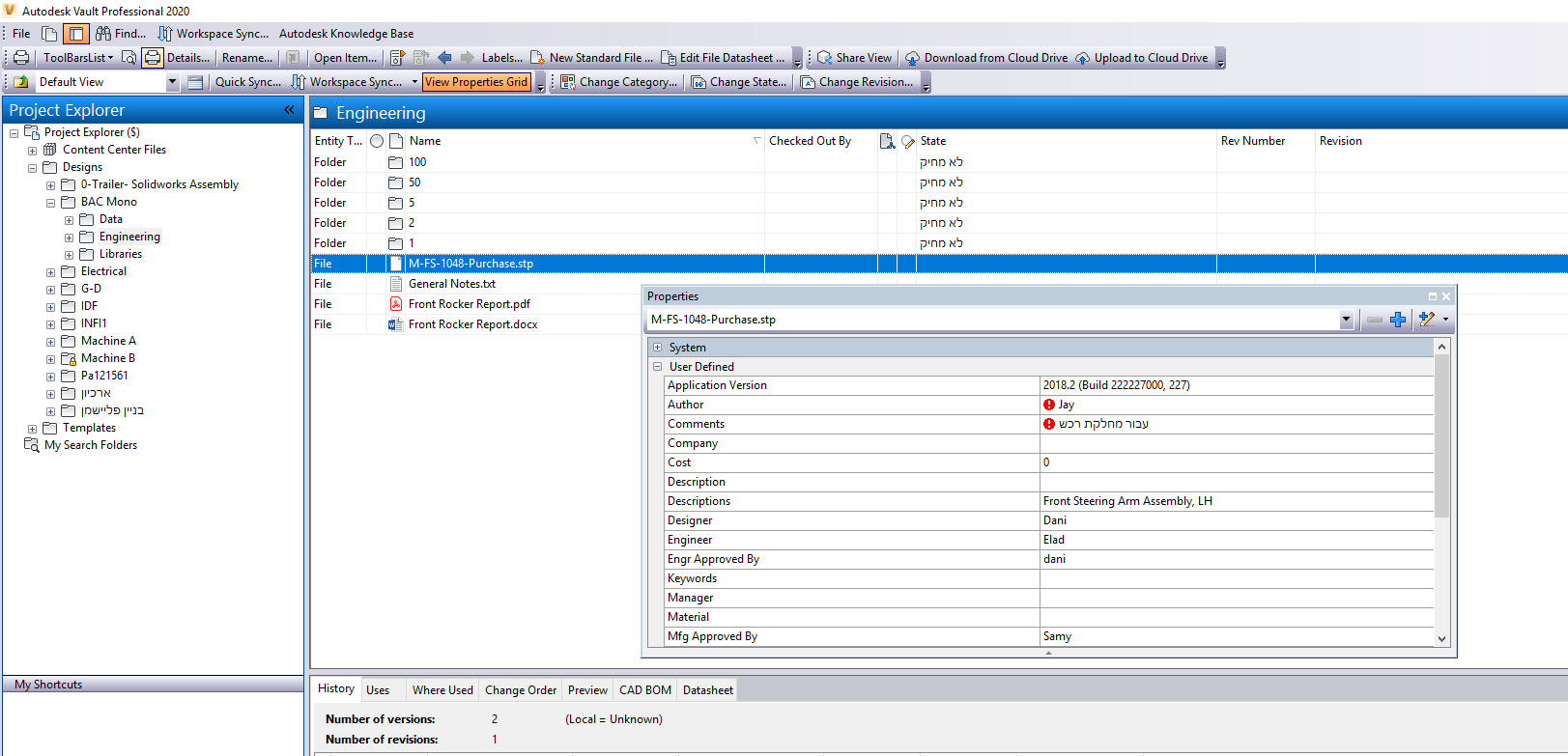

בלחיצה על OK, קובץ ה-STP יישמר לתוך המערכת ובכונן המקומי. לאחר האחסון בוולט הקובץ מונגש למחלקות אחרות לפי הרשאות.
להתראות בטיפ הבא,
דני
