הפקודה הזו מאפשרת לנו לשרטט קו רגיל (line אוPolyline), שבמקטעים מסוימים שלו נמצא במיקום ומרחק מוגדרים מהציר (Alignment) ובחלקים אחרים משורטט חופשי.

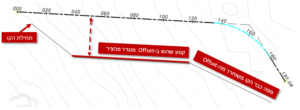

תחילה נבחר נקודת התחלה ונשרטט קו רגיל (line אוPolyline).
כאשר נרצה לקבע את הקו שלנו במיקום ובמרחק מוגדר מהציר, נבחר בפקודה Station Offset בלשונית Transparent ונבחר את הציר (Alignment) שישמש לנו כנקודת ייחוס.
הפקודה תבקש שנזין לה שלושה נתונים:
- מיקום על גבי הציר – נזין מספר תחנה של הציר (Station) שמולה הקו שלנו יהיה.
- מרחק מהציר – נזין מרחק (Offset) מהתחנה, מספר חיובי מציין את הצד הימני של הציר ומספר שלילי את הצד השמאלי של הציר.
- גובה – נזין את הגובה.
וככה נמשיך לציין נקודות נוספות של הקו.
ברגע שנרצה להתנתק מהציר נלחץ פעם אחת בלבד על פקודת Esc ונמשיך בשרטוט רגיל של הקו שלנו.
