אלעד מוסקוביץ' | Senior Manufacturing Technical support Specialist

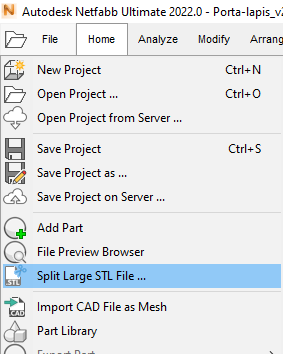

בתוכנת Netfabb ניתן לחתוך את המודלים(קבצים) שהוכנסו לתוכנה, למשל בעזרת Cut Plane. ניתן לפצל קובץ עוד לפני שפתחנו אותו. מתוך FILE -> Split large STL file

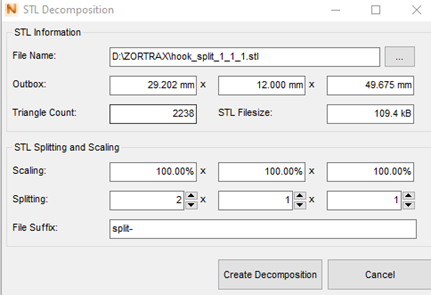

הפקודה מיועדת לקבצי STL עמוסי מידע, או שמבחינת משקל KB הם "כבדים". אנו נראה כאן שימוש לפיצול פשוט של הקובץ. לאחר לחיצה על הפקודה יפתח החלון:

נראה את המידע עליו, אך בחלק התחתון נראה שנוכל לחתוך אותו לחלקים ולשנות גם את קנה המידה. נוסיף Suffix לקבצים שייווצרו. אם נרצה לחתוך את המודל לגובה Z, נשנה את הערך 1 בתיבה הימנית, אך אם נרצה לפי X או Y – תלוי במערכת הצירים של כל חלק, נשנה את החלון האמצעי ו/או השמאלי מ-2 לערך אחר. לסיום Create Decomposition

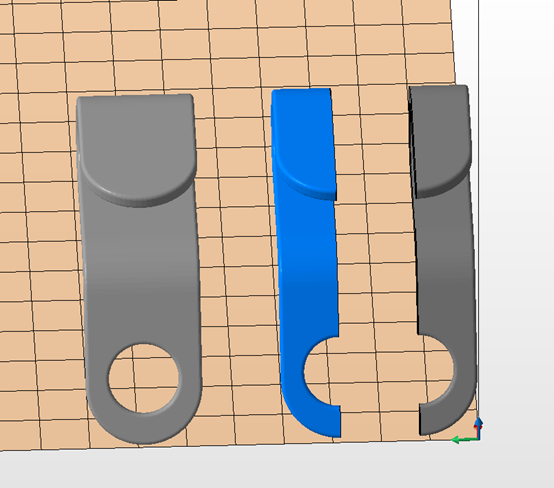

למשל עבור החלק הנבחר, הכנסנו אות (מצד שמאל) כקובץ שלם, מצד ימין שני הקבצים שנחתכו מהפקודה.

בהצלחה
