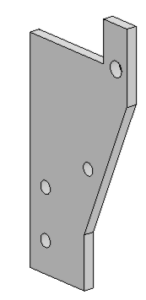

בתוכנת Inventor יש מספר אפשרויות לבצע אנליזות. החביבה עליי היא Shape Generator. היום בעידן AI שאנו רוצים שהמחשב ייתן לנו את התוצאות הפקודה הזו מבצעת חישוב טופולוגי למציאת דגם אחר של החלק אותו תכננו אשר עומד בעומסים הקיימים בחלק. למשל לחלק הבא:
זה חלק "פרימיטיבי" יחסית והוא מיועד כתומך בהרכבה. נפעיל את הפקודה, מלשונית Explore
או כאשר נפעיל את פקודת Stress Analysis ונבחר את האפשרות הרצויה:
בסביבת העבודה נגדיר את כל התנאים ההתחלתיים, תחילה חומר גלם (במידה ולא הוגדר בקובץ)

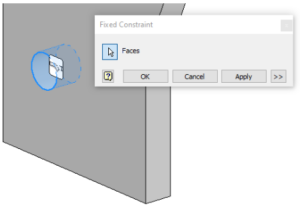

נגדיר את אזור הריתום, למשל Fixed – מניעת תזוזה מהמשטח

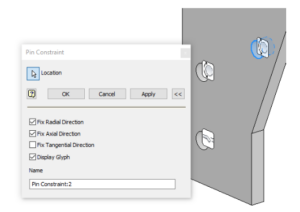

ואילוץ Pin בקדחים אשר עובר שם ציר:

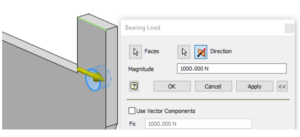

לאחר מכן נגדיר את העומסים, מומנט, לחץ או כוח:

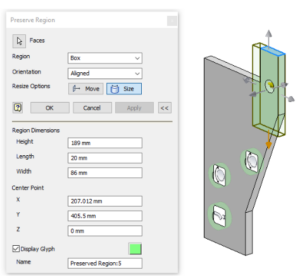

סביבת עבודה זו תיתן לנו מודל חדש (שמבוסס על המודל שבנינו) שעומד בעומס הקיים. יש אזורים אותם נרצה לשמר, פקודת Preserve region מגדירה את האזורים הללו, נבחר את הקדח או Face ונגדיר את המידות:

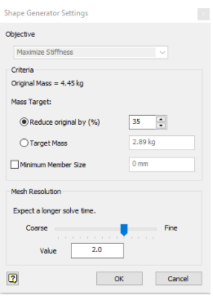

ב- Setting נגדיר מה אחוז מהחלק/חומר גלם נרצה ל"אבד", למשל נגדיר 35%

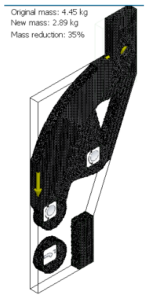

ונקבל תוצאה:

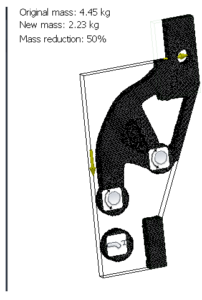

נשנה ל 50% ונקבל

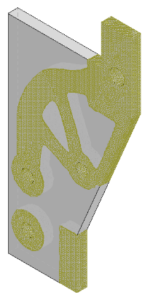

לאחר שהגענו למצב האידאלי עבורנו ניתן לייצא את התוצאות לדו"ח (החל מגרסת 2025 ) או לבצע Promote shape ולהכניס את התוצאה כ Solid חדש בקובץ:

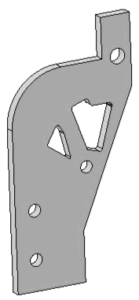

נשרטט בסקיצה את הצורה ונבצע Extrude כדי שנקבל את התוצאה:
בהצלחה
