לכל תכנת תכנון יש הכלי הייעודי להפקת כתבי כמויות, אבל אם אני לא מומחה לשימוש בתוכנה זו נוכל להפיק כתבי כמויות מפורטים ב Navisworks.
יש כלי ייעודי לזה והוא נקרה .Quantification Tool. אבל הפעם אני רוצה לתת לכם טיפ, קיצור דרך, להפקת כתבי כמויות לפי האלמנטים הנבחרים ב Navisworks, זאת בעזרת ה Selection Inspector
איך עושים את זה?
נחליט על איזה סוג של אלמנטים נרצה להפיק כמויות.
בדוגמה זו בחרתי את כל האלמנטים שנמצאים תחת הקטגוריה Floors.

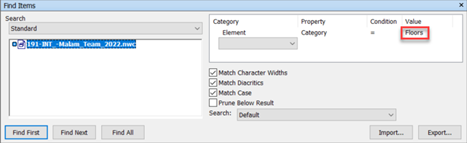

- ניצור SET מתאים בעזרת Find Items ונשמור אותו
2. ב Home – Select & Search בקצה הימני נמצא את ה Selection Inspector נבחר בו ונכנס להגדרות של השדות שנרצה להציג

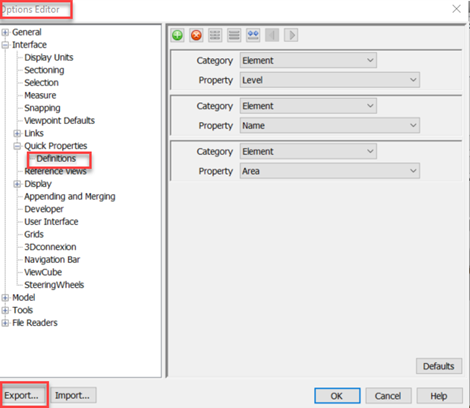

זה יקפיץ אותנו ל > Quick Properties Definitions – Options Editor
3. עבור Floors בחרתי את התכונות הבאות:

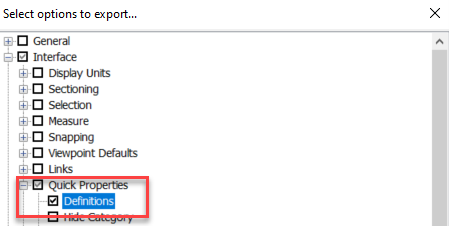

נוכל לשמור הגדרות אלו ב Export לשימוש עתידי (קובץ XML)

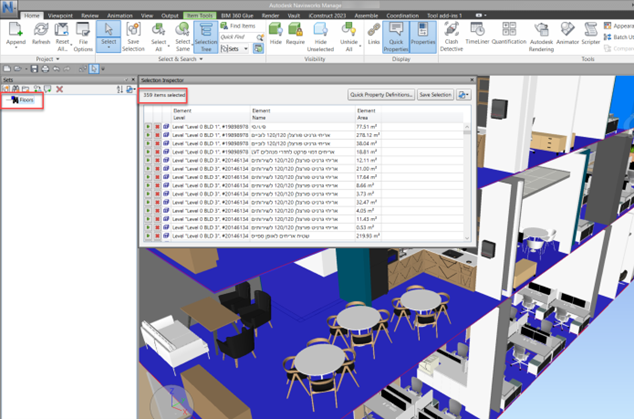

4. כל מה שנותר זה לבחור את ה SET שיצרנו מראש ונקבל טבלה עבור כל האלמנטים מסוג Floors עם השדות שבחרנו.
5. ניתן לייצא טבלה זו לקובץ CSV ולעבד אותו באקסל.
בהצלחה!
סמי
