Sample Line הוא קו דמיוני הניצב לנתיב תכנון (כמו כביש או תעלה) ב־Civil 3D, ומשמש ליצירת חתכים רוחביים לאורך התוואי. בעזרת Sample Lines ניתן לדגום את פני השטח, התשתיות והיישומים השונים לכל אורך הפרויקט, ולהפיק מהם חתכים גרפיים המציגים את התוואי בחתך צד. הכלי חיוני להצגת פרטי תכנון, חישובי כמויות ולבדיקת התאמה בין תכנון לשטח בפועל.
בדרך כלל כאשר יוצרים חתכים לרוחב וSample lines – קודם לכן, אנחנו מגדירים רוחב קבוע של Sample line , עם זאת רוחב החתך משתנה לפי קו הדיקור הסופי בכביש.

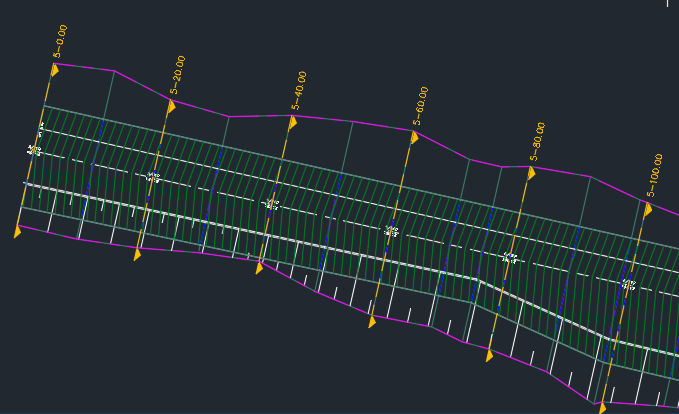

Civil 3D מאפשרת לרוחב Sample lines לעקוב אחרי קו דיקור זה לפי השלבים הבאים:

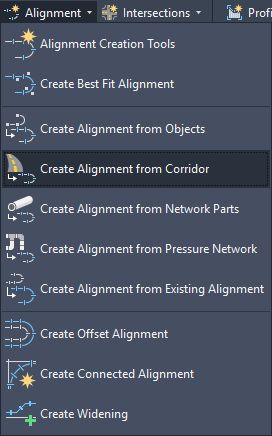

1. יצירת Alignment from corridor ולבחור את ה- Feature line של הדיקור. (יש לחזור על פעולה זו פעם נוספת לדיקור בצד השני)

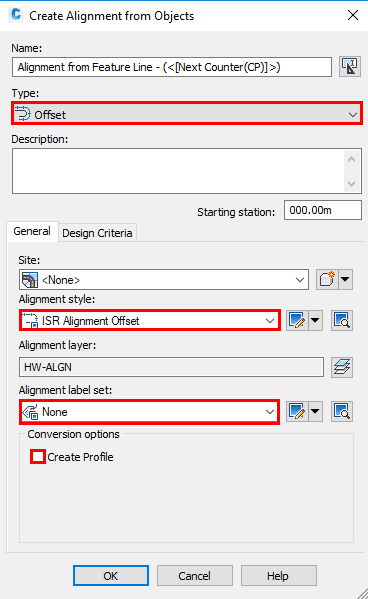

2. יש לבחור את ההגדרות הבאות ולסיים את הפקודה:

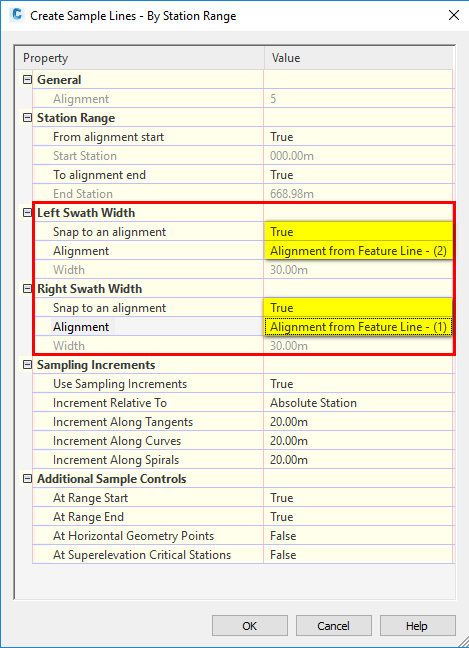

3. יצירת Sample lines לפי ההגדרות הבאות:
