בעת יצירה משפחה ב – Revit לעתים קרובות יש צורך להשתמש במשפחה המכילה Array פרמטרי. מהו Array פרמטרי? כל פעם שאנו מנסים ליצור חזרתיות של אלמנט שנשען על חוקיות מסוימת זהו Array פרמטרי, כדוגמת מספר כיסאות סביב שולחן (ככל שהשולחן יתארך – כך יתווספו כיסאות).
בטיפ הבא אציג כיצד ניתן ליצור זאת במשפחה מסוג חלון או מפזר.
איך עושים זאת?
במקרה של Array פרמטרי יהיה צורך ביצירת 2 קבצים:
1. קובץ המשפחה הראשי (למשל החלון)
2. קובץ משפחה משני של האלמנט הפרמטרי (למשל התריס שיוצב בתוך החלון)
שלב 1 – יצירת קובץ משפחה ראשי

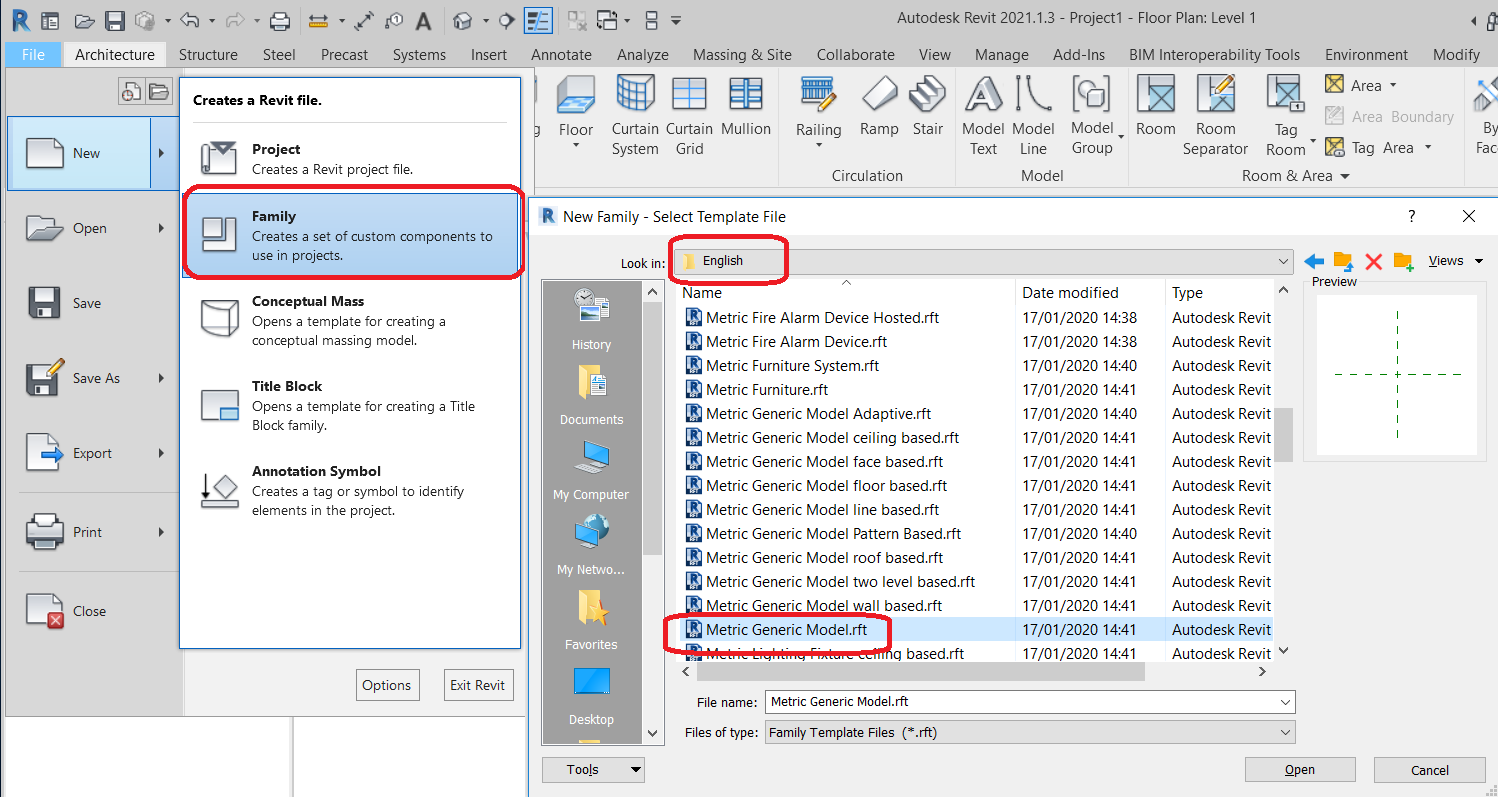

1. ניצור משפחה חדשה מבוססת על: Family Template Metric Generic Model.rft (ניתן לשנות את הקטגוריה בהמשך במידת הצורך)
2. נוסיף לקובץ המשפחה מישורי עזר (Reference Planes), קווי מידות ופרמטרים של אורך ורוחב
3. נבנה את מסגרת החלון באמצעות פקודת Extrude

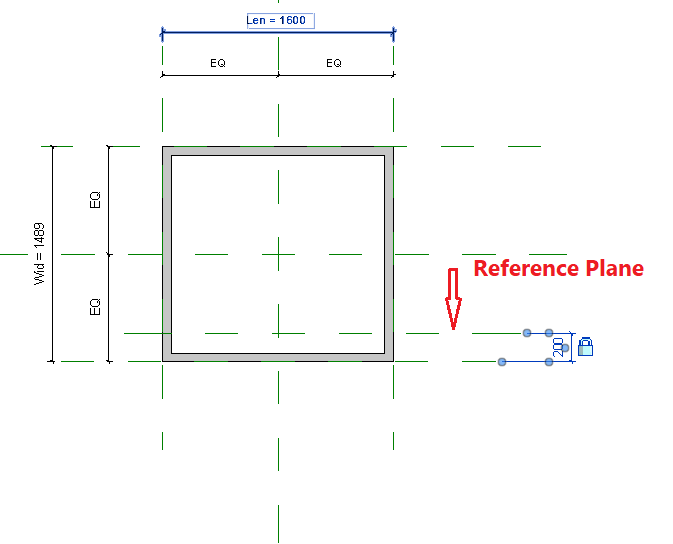

4. נוסיף Reference Plane אשר יהווה את המיקום של האלמנט הראשון במערך. יש לוודא שקו המידה ממנו לבין מישור העזר התחתון נעול.

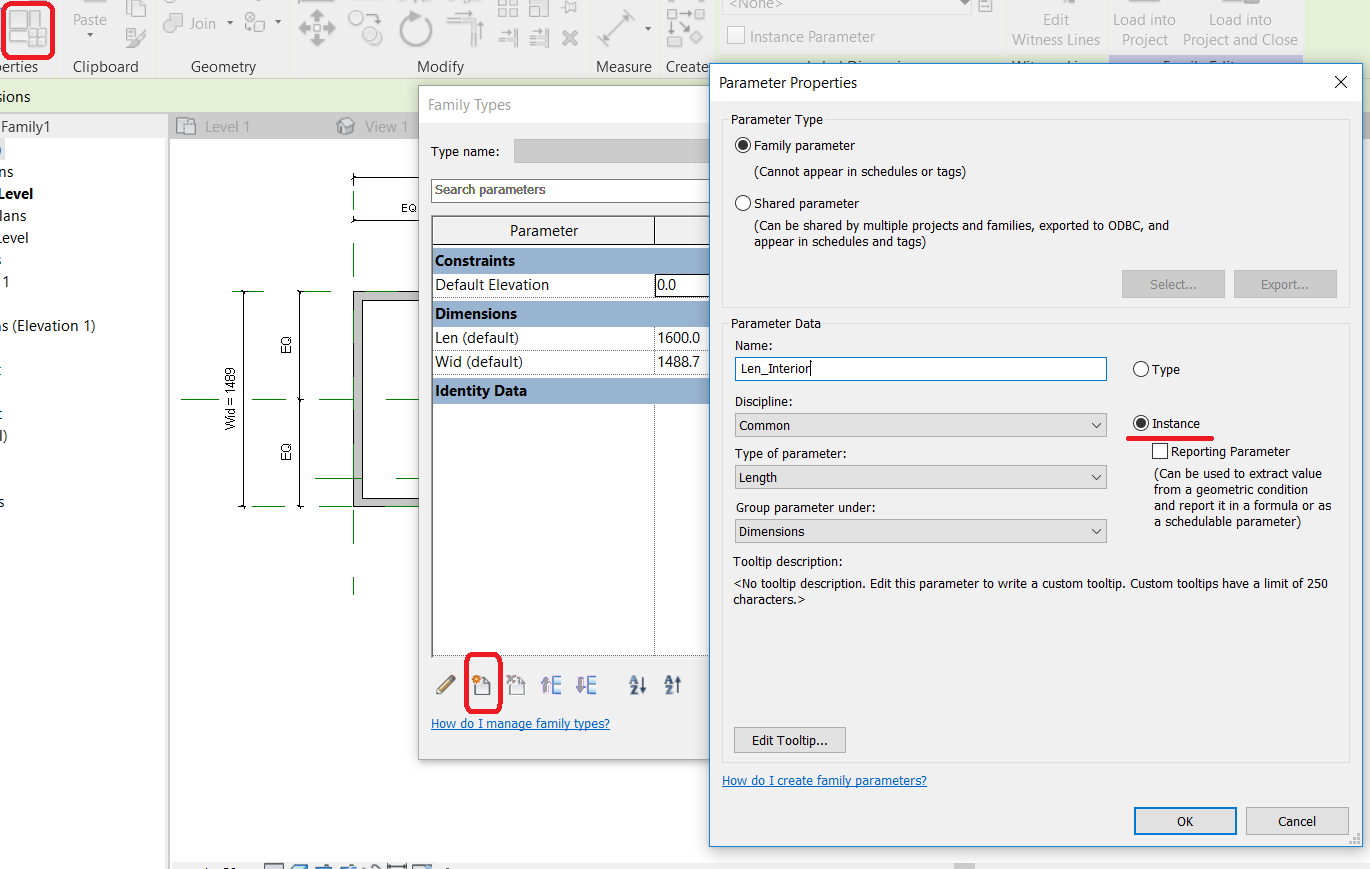

5. ניצור פרמטר Len_Interior (המרחק בין הקצוות הפנימיים של המסגרת). המרחק יתבטא לפי נוסחה המחסירה mm60 מאורך LEN מכל צד (כלומר LEN-120)
שלב 2 – יצירת קובץ משפחה משני של האלמנט הפרמטרי
1. ניצור משפחה חדשה מבוססת על: Family Template Metric Generic Model.rft

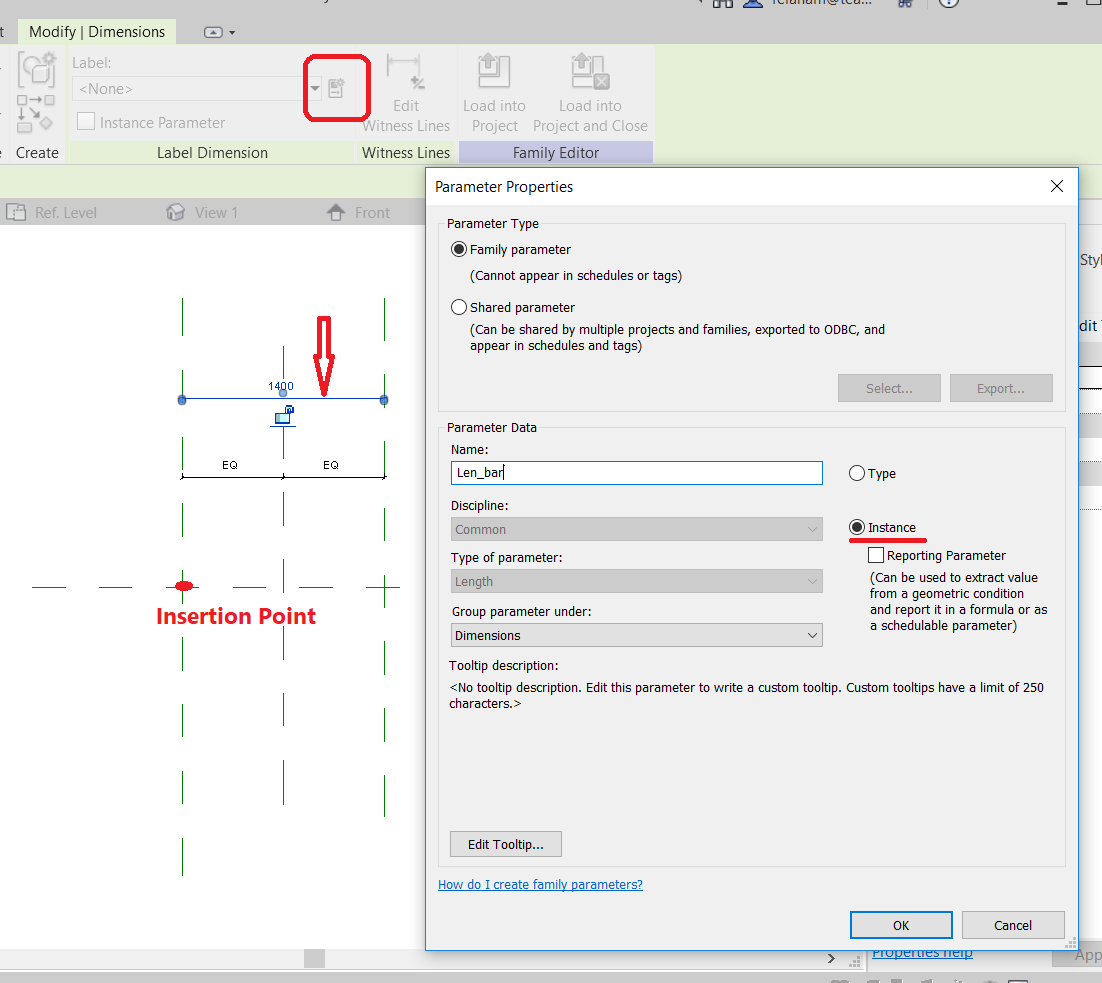

2. נוסיף לקובץ המשפחה מישורי עזר (Reference Planes), קווי מידות ופרמטרים של אורך ורוחב

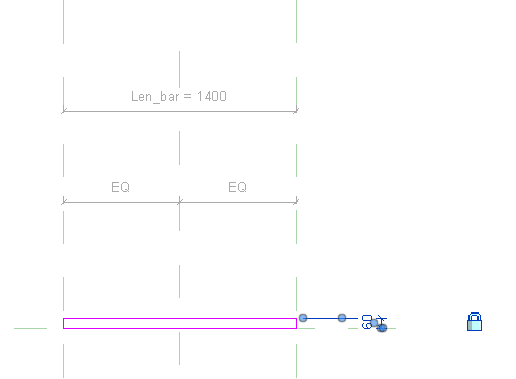

3. ניצור את האלמנט הפנימי באמצעות פקודת, EXTRUDE מיישרים אותו לאורך המישורים ומוודאים שישנה נעילה של המידות
שלב 3 – הצבת המשפחה המשנית בתוך המשפחה הראשית

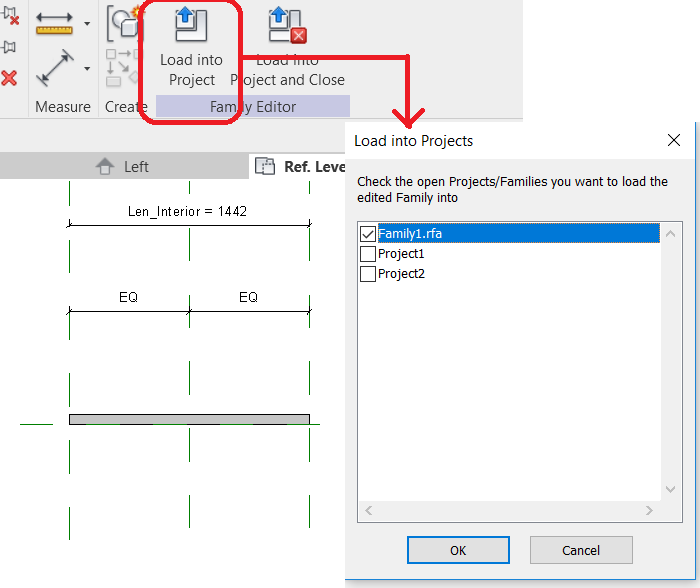

1. נטען את המשפחה המשנית למשפחה הראשית באמצעות פקודת Load into Project

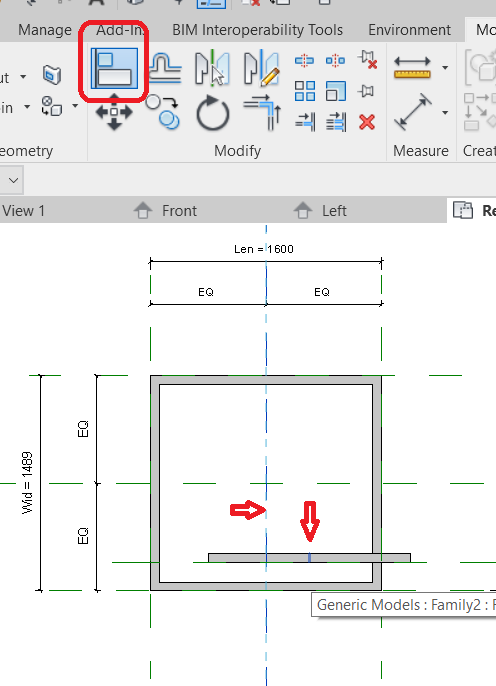

2. ניישר את האלמנט למישורים התחתון והמרכזי באמצעות פקודת Align.
שלב 4 – חיבור בין המשפחה הראשית למשנית
1. נבצע חיבור בין פרמטר האורך במשפחה הראשית לבין פרמטר האורך של המשפחה המשנית.

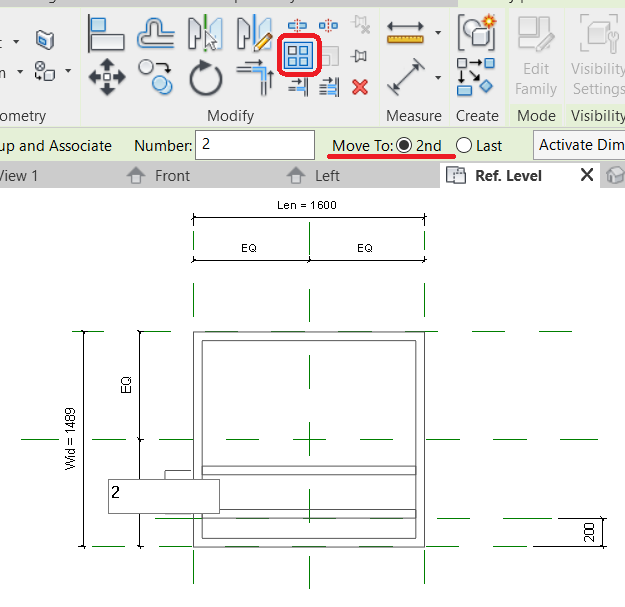

2. ניצור Array של הפריט (Array בין הראשון לשני)

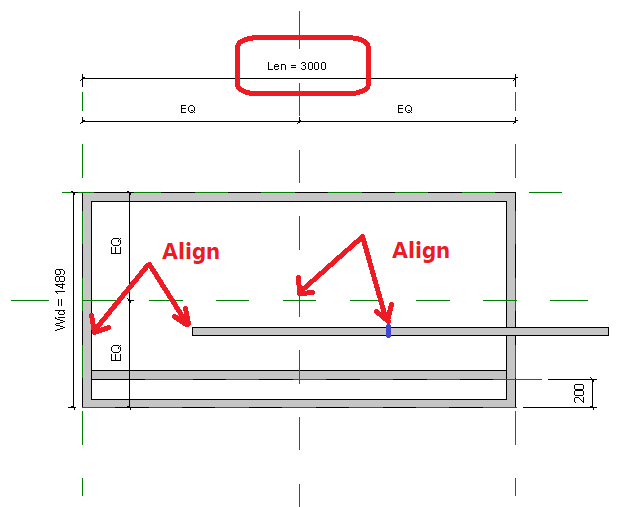

3. נעדכן את אורך המסגרת וכן נתקן את מיקום האלמנט כך ביחס למישור העזר השמאלי והמרכזי (נעזר בפקודת Align)
כעת, בעת עדכון אורך המסגרת משתנה, המערך משתנה בהתאם

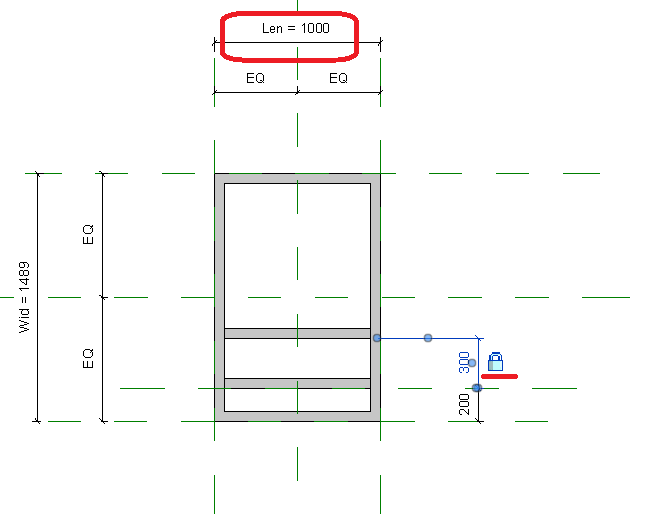

4. נקבע מהו המרחק בין האלמנטים ב- Array.

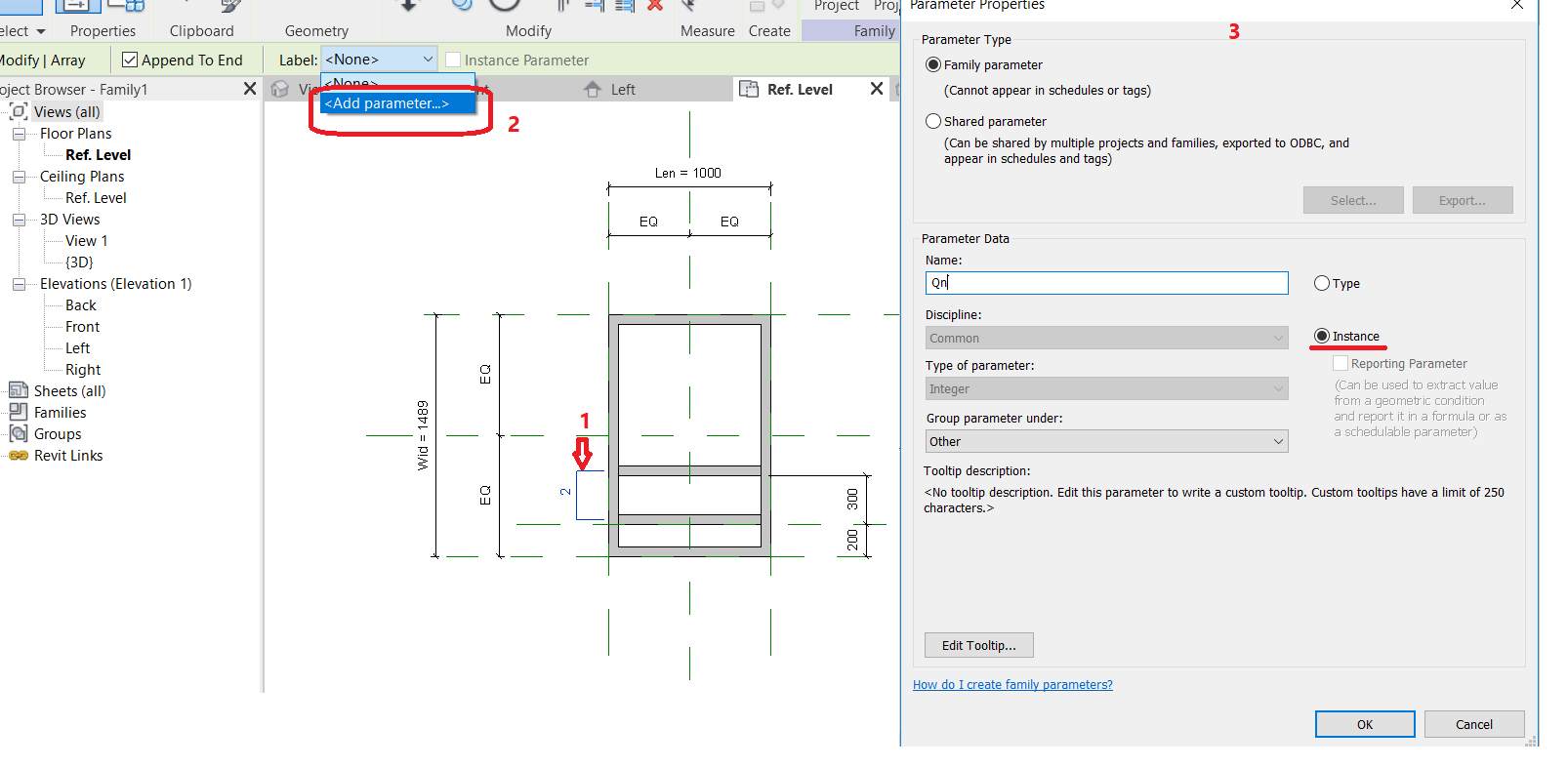

5. ניצור פרמטר נוסף המשקף את כמות האלמנטים ב- Array.

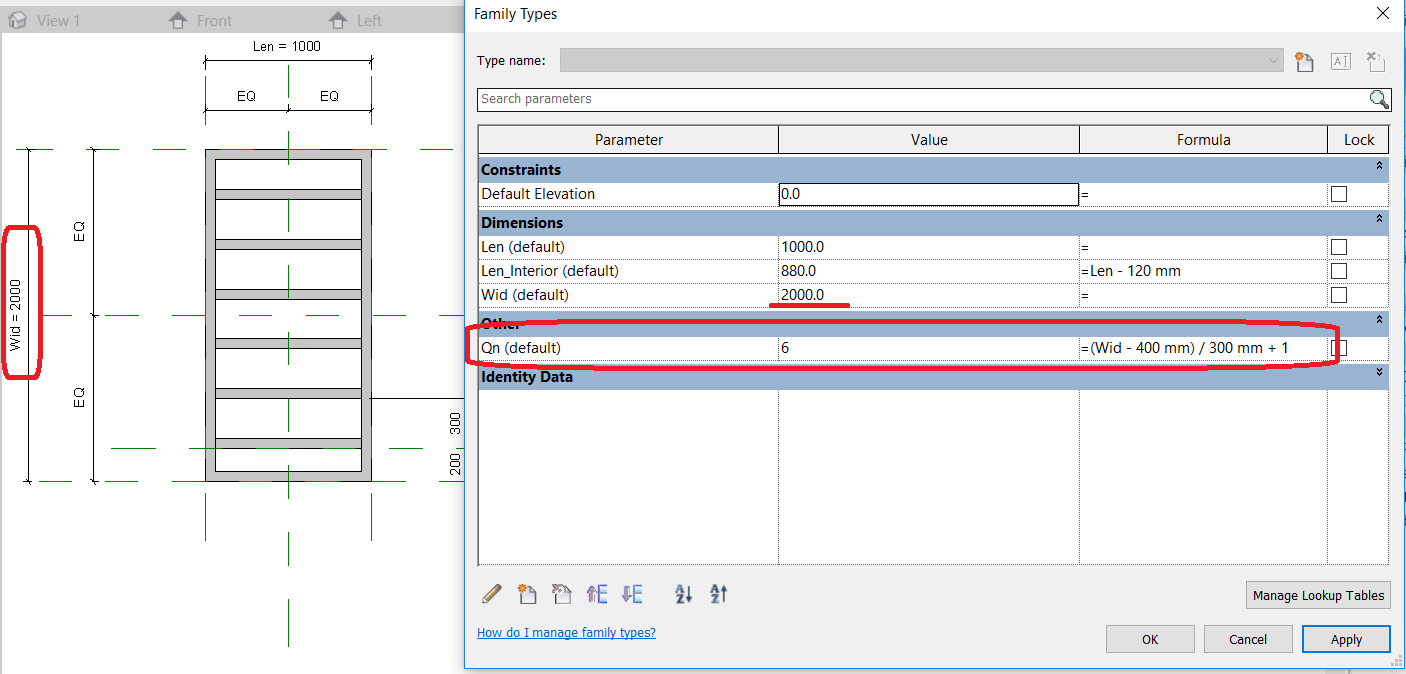

6. נוסיף נוסחה המתייחסת לתלות מספר האלמנטים ברוחב המסגרת

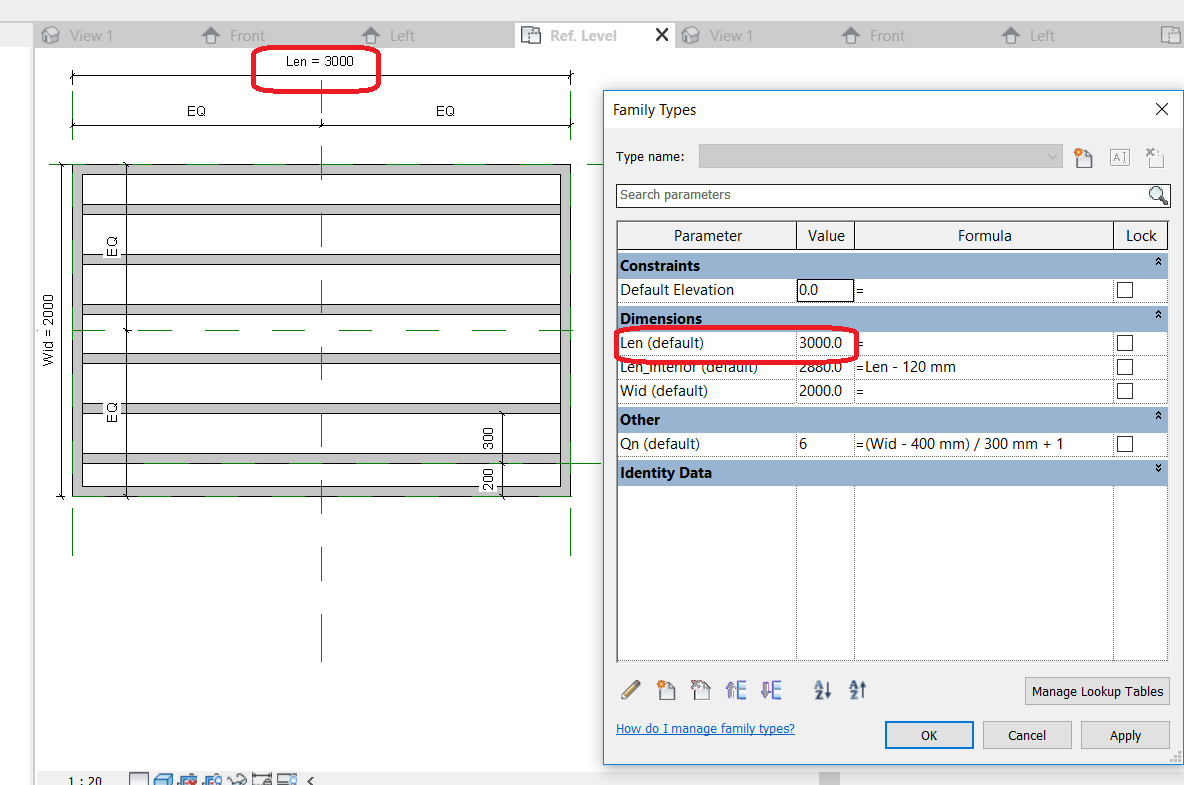

7. כעת בעת עדכון רוחב ואורך המסגרת, ה- Array משתנה בהתאם.
בהצלחה!
