כאשר אנו משרטטים בסקיצה, אנו מוסיפים אילוצים בין האובייקטים ששורטטו, בחירת הקו (או קשת) או בחירת נקודת הקצה של אותו אובייקט, ב- Panel הנקרא Constrain נוכל לראות את רשימת האילוצים הקיימים:

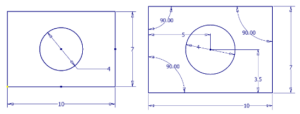

המטרה בשרטוט בסקיצה היא להיות עם אפס דרגות חופש. ניתן להגדיר זאת על ידי מידות או אילוצים, שימוש במידות מראה המון מידע, כך שהשרטוט יכול להיראות "עמוס":
בשרטוט קו אנו יוצרים אילוצים בין האובייקטים, למשל:
אנו רואים ששרטוט הקו הימני מייצר אילוץ מסוג Perpendicular, אם נרחף על קו אחר ונחזיר את העכבר למקום של יצירת הקו נוכל לשנות את סוג האילוץ שייווצר:

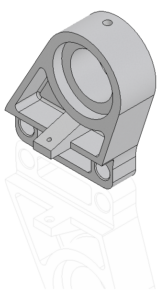

האילוץ השתנה ל Parallel. אם לא רוצים שייווצר אילוץ, בזמן השרטוט נלחץ על Ctrl. לאחר שהפיצ'ר (Extrude,Revolve וכדומה) נוצר ורוצים לשנות את הסקיצה, אנו צריכים לדעת אילו אילוצים קיימים כדי שנוכל לשנות את הסקיצה, למשל לחלק הבא:

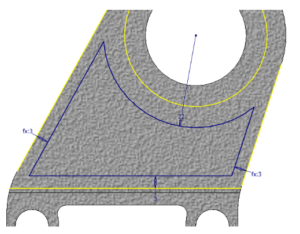

נערוך את אחת הסקיצות:

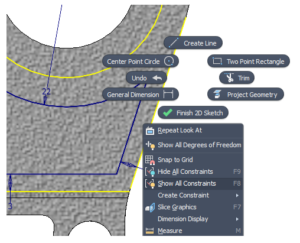

נרצה לשנות את המרחק של 3 מ"מ בין הקווים ולגרום להם לא להיות מקבילים, כדי להראות את האילוצים במסך, לחצן ימני Show all Constraints:

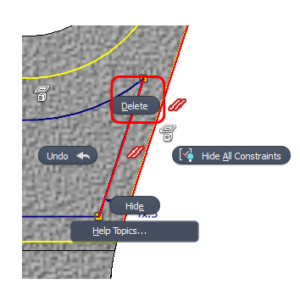

בחירת האילוץ ונוכל למחוק אותו:

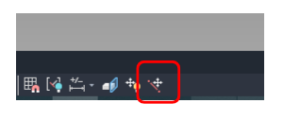

במקרים מסוימים מציאת האילוץ המתאים שיגרום לסקיצה דרגת חופש דורש עבודה מאתגרת, ניתן להשתמש באפשרות הנקראת Relax Mode. הפעלת אפשרות זו מאפשר "לדרוס" את האילוצים והמידות של האובייקט ולתת הגדרה או אילוץ אחר. בתחתית המסך בסרגל, נפעיל את הפקודה:

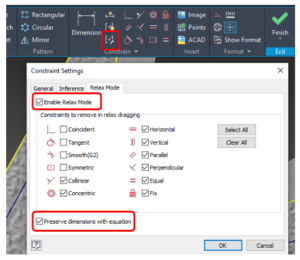

ניתן להפעיל את הפקודה גם מה – Panel, ונסמן Enable Relax Mode:

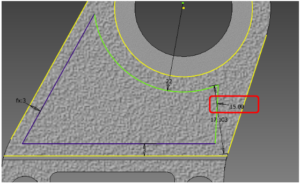

בחלון אנו יכולים לבחור איזה אילוצים נוכל לשנות ועל אילו לשמור. מידות פרמטריות (מסומנות fx) לא ישתנו אם לא נבטל את הסימון: Preserve dimension with equation. לאחר הפעלת הפקודה נוכל בעזרת העכבר לגרור ולשנות את המודל:
בזכות אפשרות זו, העבודה שלנו ברמת הסקיצה מהירה יותר, ניתוק הקשרים בין הקווים תתבצע על ידי מתן מידה או אילוץ שפשוט ידרוס את הקיים.
בהצלחה
