היכולת ליצור פקודה חדשה באוטקד תמיד היתה שמורה לאלו היודעים לכתוב קוד תוכנה (כמו LISP) הפעם נשתמש בפקודת Recor המאפשרת יצירת פקודה חדשה ללא ידע בכתיבת קוד תוכנה. את הדוגמה אציג על ספירת בלוקים ,למען האמת אף פעם לא הצלחתי להבין מדוע אין פקודה פשוטה לספירת בלוקים, פקודה כזאת שכל מה שצריך לעשות בה זה לבחור את הבלוק (רצוי בהצבעה ולא בהקלדה) ולקבל את כמות הבלוקים בשרטוט. בטיפ זה אסביר על אפשרות שבו ניתן להשתמש בפקודה לספירת עצמים..
ראשית נדאג להכנסת בלוקים לשרטוט, דוגמה:
הרעיון הכללי:
- הצבעה על הבלוק בעזרת העכבר
- לחיצה על הכפתור הימני של העכבר ובחירת select similar
- לחיצה נוספת על הכפתור הימני ובחירת Quick Properties
- התוצאה כמות הבלוקים
כעת כדי להפוך את התהליך לרוטינה החוזרת על עצמה (בלחיצה אחת) אשתמש בפקודת Recode הנמצאת בתפריט Manage
התהליך:

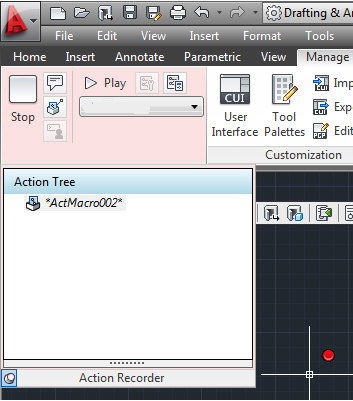

- לחיצה על פקודת Record – התוצאה
- ביצוע שלבים 1-4 מהחלק הראשון
- לחיצה על כפתור Stop
- בתיבת הדו שיח שנפתח נגדיר את שם הרוטינה ונלחץ על OK

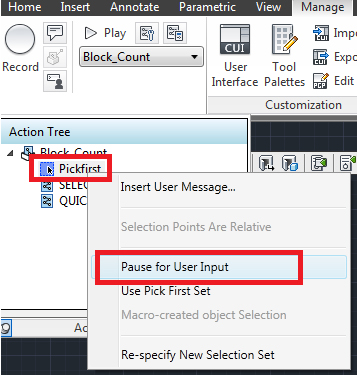

- בטבלה שנפתחה מתחת לתפריט ה Record נצביע על PickFirst ונלחץ על הכפתור הימני של העכבר
- בחר את האופציה Pause for user Input
- לחיצה על כפתור הPlay – תפעיל את הפקודה מחדש.
- בפקודה החדשה ניתן להשתמש גם בשרטוטים אחרים.
- כמובן שניתן לקחת את הרעיון ולהשתמש בו גם למטרות אחרות.
