יניב סטולר | Infrastructure BIM Technology Manager
בהמשך לטיפ בנושא תיק מתקן דיגיטלי, קישור, בו הכרנו את ה Asset וראינו שלכל ציוד בפרויקט ניתן לקשר מודל/שרטוט ומידע נוסף כמו אישורי ציוד (Submittals), טפסי בקרת איכות (Forms), שורות גאנט (Schedule) ועוד.
בטיפ היום נלמד איך ליצור את תכנית האיכות לפרויקט באמצעות Autodesk Build לבנות טפסי בקרת איכות ולקשר אותם ל Assets, באמצעות Forms. שימו לב כי כל הכלים הללו לא מחייבים מודל BIM, הענן מהווה תוכנה לניהול התכנון והביצוע ללא קשר לאם יש מודל או אין מודל.
Forms מאפשר:
- יצירת תיקיות לפי ציוד/מערכות/מלאכות
- בניית תבניות טפסים לפי סוגי מלאכות
- ניהול הרשאות מתקדם, מי יכול לפתוח טופס, לערוך טופס וכו'
- יצירת סבב אישורים לטופס
- הוצאת דוחות, קישור לטיפ בנושא
- זמין באפליקציה בטאבלט או נייד
- הטפסים יכולים לשמש לאיכות, בטיחות, יומני עבודה ועוד

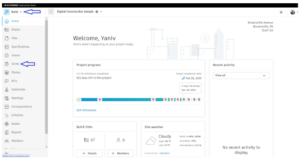

שימו לב כי עלינו להיות במודול Autodesk Build ונבחר ב Forms

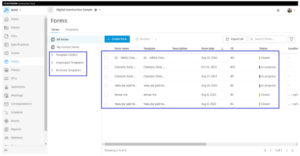

ניתן לראות במסך מרכז את כל התיקיות והטפסים

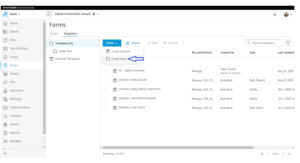

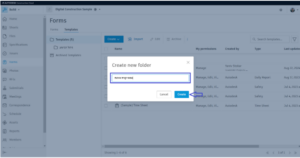

כעת נבחר ב-Templates (תבניות) וניצור את עץ התיקיות של הטפסים לפי הציוד/מלאכה
נבחר בתיקייה שנוצרה ושוב פעם נבחר Create ליצור את המלאכה, לאחר מכן נעשה אותו דבר ונבחר את סוג העבודה.

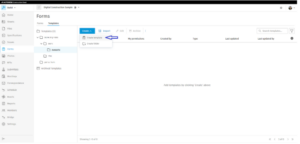

לאחר שנבנה את עץ התיקיות בהתאם לצרכי הפרויקט נבחר בבניית Template של טופס

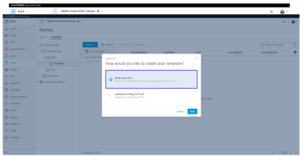

נבחר בבניית טופס חדש, שימו לב כי ניתן לעלות PDF וגם PDF חכם שמאפשר סימון שדות בגוף ה PDF.
נבחר בטופס ריק, שימו לב שניתן לבחור באחת מהתבניות הקיימות לדוגמא Daily Report, יומן עבודה.
כעת נתחיל לבנות את הטופס

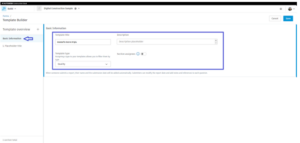

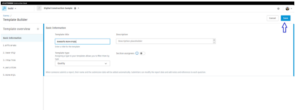

השלב הראשון דף הפתיחה (Basic Information)
לאחר מכן נגדיר את הפרק הראשון

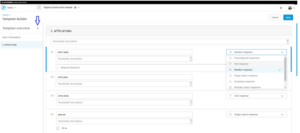

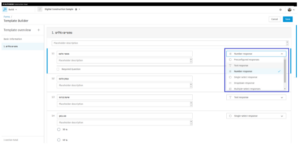

נבנה את השאלות בהתאם לאפשרויות השונות
נוסיף פרק נוסף על ידי לחיצה על +

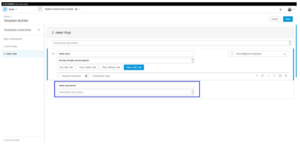

שימו לב שניתן להגדיר שדות חובה ולהוסיף דרישה לחתימה על גבי הטופס
באופן זה נשלים את בניית כל הפרקים והבדיקות השונות, שימו לב כי ניתן להגדיר לכל פרק בטופס אחראי לביצוע
לאחר מכן נבחר לשמור את התבנית שהכנו

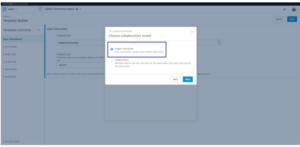

כעת המערכת שואלת אם נרצה שרק בנאדם אחד יוכל למלא את הטופס או שכמה במקביל, בדוגמא שלנו נבחר בבנאדם אחד שעובד על הטופס בלבד

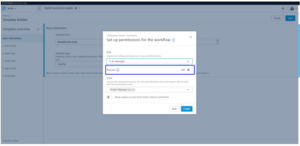

כעת נגדיר הרשאות, מי יכול לפתוח ולערוך את הטופס ומי יכול לצפות בלבד

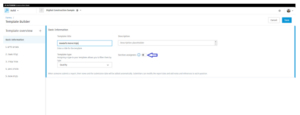

שימו לב שניתן להגדיר סבב אישורים כאשר הטופס הושלם (Review)

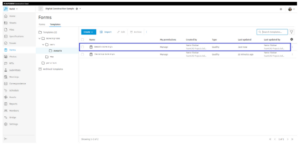

השלמנו את בניית תבנית הטופס

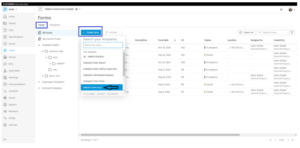

כעת ניצור טופס חדש, ראשית נחזור למסך הטפסים (Forms) ונבחר Create Form. התבנית שיצרנו תופיע ברשימה, נבחר אותה

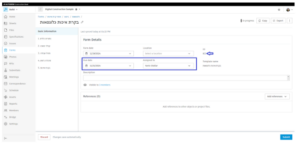

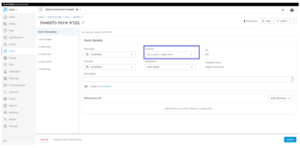

אוטומטית הטופס מקבל מספר סידורי, ניתן לשייך את הטופס למישהו ספציפי שיהיה אחראי למלא אותו. ניתן להגדיר תאריך להשלמת הטופס, במידה ולא יוגש הטופס עד לתאריך זה המערכת תשלח לנו התראה.
ניתן להגדיר לטופס מיקום (ראה קישור לטיפ בנושא)
ניתן לקשר לטופס מידע נוסף שקיים בענן
בדוגמא שלנו נקשר את ה Asset שמייצג את הכלונס הרלוונטי במודל ה BIM.

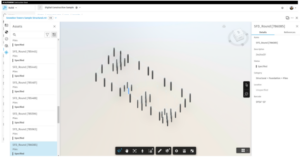

אם נבחר ב Asset הוא יפתח לנו במודל ונראה בדיוק באיזה כלונס מדובר

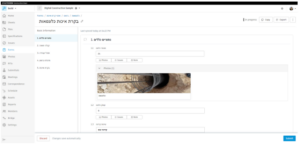

כעת נמלא את הטופס, ניתן להוסיף תמונות והערות

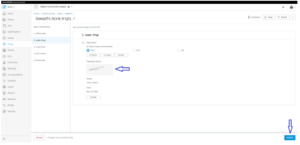

חותמים על גבי הטופס, כל אחד במקום המתאים, כאשר מסיימים מגישים את הטופס באמצעות Submit
סטטוס הטופס משתנה לסגור והוא נוסף לרשימת כל הטפסים, במידה ונדרש הוא עובר לאישור של מנהל.
ניתן להוציא דוחות סטטוס טפסים באמצעות Reports, קישור לטיפ בנושא.
ניתן לבנות את תבניות הטפסים בספרייה ארגונית בענן ולמשוך את הטפסים המתאימים לפרויקט.
הקבלן יכול לבנות את כל תוכנית האיכות במערכת באופן דומה למה שהוצג בטיפ, קישור, לוובינר בנושא.
שימו לב כי זה רק קצה המזלג של יכולות המערכת בכלל והטפסים בפרט, למידע נוסף בנושא מוזמנים לצפות בוובינר, קישור, או ליצור אתנו קשר.
———————————————————————————————————————
