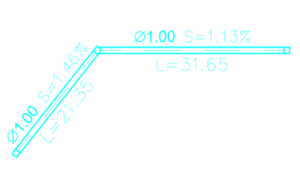

הוצאת דוח כמויות של צנרת

---

במקרים בהם נרצה ליצור דוח כמויות Report המציג נתונים של צנרת מסויימת נוכל להשתמש  בפקודה Project Explorer.

תהליך עבודה:

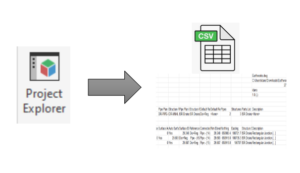

נשתמש בפקודת Project Explorer על מנת לייצר דוח בפורמט CSV / PDF המראה נתונים של קו הצנרת שבחרנו.

סדר פעולות:

נלחץ על פקודת Project Explorer שנמצאת בלשונית Home ב-RIBBON בשלב זה תפתח לנו חלונית מרכזית של ה- Project Explore.

בחלק העליון של החלון ישנה שורה של לשוניות כאשר כל לשונית מציגה Civil Object מסוג שונה. נבחר בלשונית המציגה את ה-Pipe Network

בשורה המציגה את שמות האובייקטים מהסוג שבחרנו נבחר בצנרת בשם Nikuz





נלחץ על הלחצן הימני בעכבר ונבחר ב-Quick Report to File

בשלב זה תפתח לנו חלונית קטנה המאפשרת להציג צינורות / שוחות / או בחירה ידנית ואז נלחץ על הכפתור Next

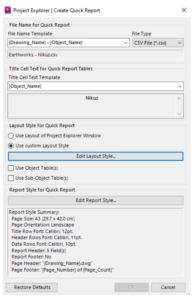

עת יפתח לנו החלון Create Quick Report שבו נקבע איך ואילו נתונים יוצגו בדוח.

File Type

ייצוא כקובץ CSV / PDF  ועוד… (מומלץ CSV)

Edit Report Style

אפשרויות של הצגת הדוח.

תוצאה:

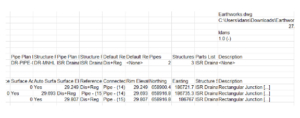

דוח בפורמט CSV המכיל את הנתונים של הצנרת הנבחרת:
