ייצוא נקודות לאקסל

כאשר בשרטוט ישנם בלוקים המוצגים כנקודות גובה ונרצה לייצא אותם לאקסל בצורה קלה, נוכל להשתמש ב- Project Explorer, מדובר בתוסף חינמי של Autodesk לתוכנת Civil3D.

סדר פעולות:

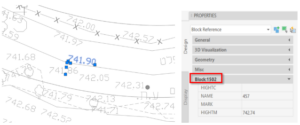

נבחר את הבלוק המוצג כנקודת גובה, נזהה את שם הבלוק ב-PROPERTIES, לדוגמא שם הבלוק הוא 1502.

נפעיל את התוסף Project Explorer (נמצא בלשונית Home).

בטבלה העליונה

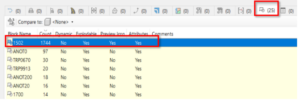

נבחר בלשונית AutoCAD Blocks ונבחר את שם הבלוק אותו נרצה לייצא לאקסל.

בטבלה האמצעית

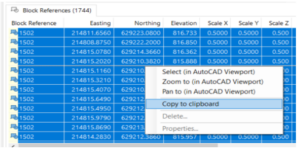

נבחר את כל הבלוקים מסוג 1502 על ידי בחירת CTRL+A ונעתיק ללוח על ידי לחיצה על הלחצן הימני בעכבר ו-Copy to clipboard.

קובץ אקסל

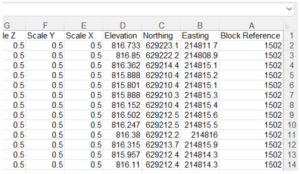

נפתח קובץ אקסל חדש ונעתיק את המידע לקובץ.
