במערכות תשתית תת־קרקעיות, כמו ניקוז, ביוב או תיעול, נעשה שימוש בצינורות ושוחות לצורך הובלת נוזלים. שוחה (Structure) היא אלמנט מבני שממוקם בנקודות מפתח במערכת – למשל בחיבור בין קווים, בשינוי כיוון או גובה, ומשמשת גם לניקוי ותחזוקה. בתוך השוחה קיימת עוקה (Sump) – שקיעה נמוכה בתחתיתה, שנועדה לאיסוף בוץ, חול ומשקעים אחרים, כדי למנוע סתימות בצנרת.
התוכנה Autodesk Civil 3D מאפשרת תכנון מדויק של מערכות אלו באמצעות כלי ה־Pipe Network, כולל ניתוח גבהים, שיפועים, קוטר הצינורות ומיקום השוחות. כך ניתן לתכנן מערכת תואמת טופוגרפיה, דרישות הנדסיות ותקני תשתיות – ולבצע הדמיה, שרטוט והפקת כמויות בצורה חכמה, יעילה ומדויקת.

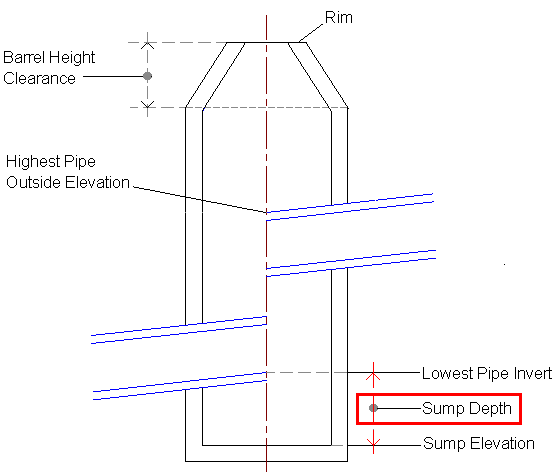

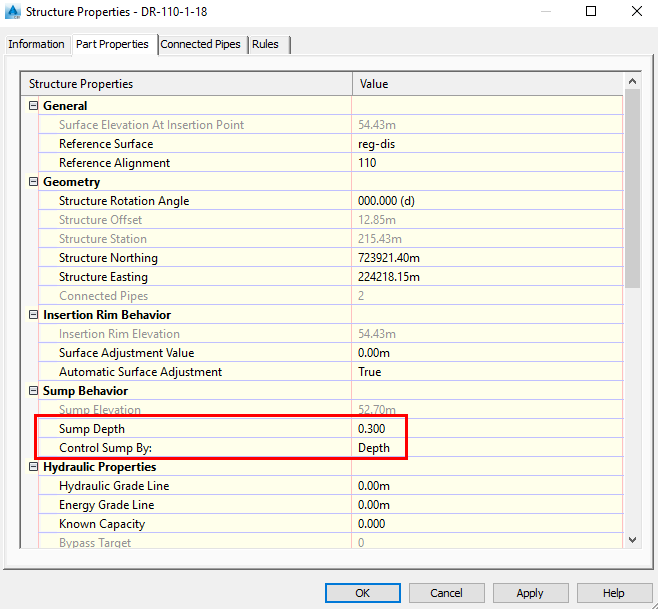

כאשר משרטטים שוחה (Structure) יש לתת את הדעת לגובה העוקה – SUMP (איפה אבשלום קור כשצריך אותו…) במשרדים שונים נתקלתי בהגדרה DROP המשמשת לצורך העניין.
