ניצול מידע של P&ID בשרטוטי צנרת

סמי גינדיק | BIM Professional Services Manager


תכנון צנרת תהליכית לרוב מתחילה בתכנון P&ID, שהינו סכמתי בלבד, ואינו דורש מיקום וגודל מדויק לרכיבי הצנרת.
יש אפשרות לנצל את המידע שהוזן ב P&ID, אודות הקווים והאביזרים.

איך זה עובד?
נתחיל בהכנת שרטוט P&ID שבו המידע יהיה תואם למפרטים אשר ישמשו בהמשך ב PLANT 3D נזכור ששרטוטי P&ID לא מבוססים מפרטים (SPECS).

בדוגמא זו נוסיף מחליף חום: E-101-B

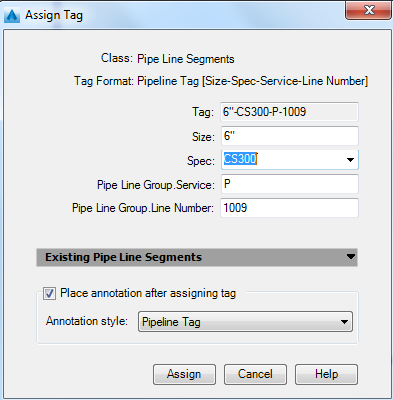

נוציא ממנו קו בקוטר 6 שמספרו 1009
חשוב להקפיד שה Spec הנבחר, אכן קיים בסביבת PLANT 3D
בדוגמא זו נבחר ב CS300

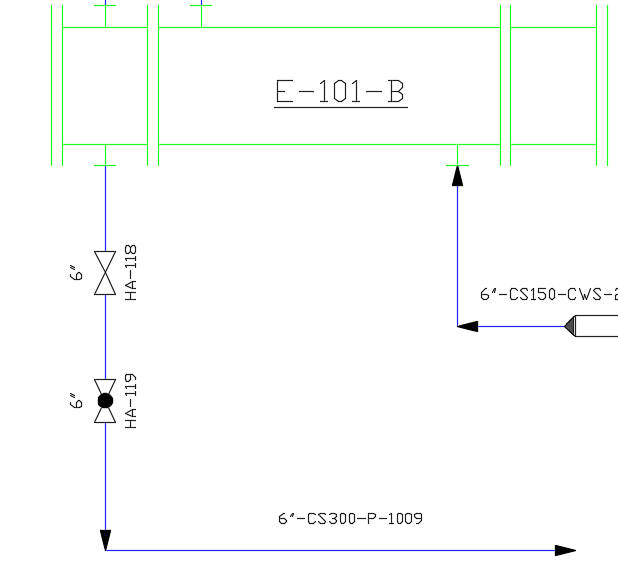

כעת נוסיף 2 ברזים לקו מסוג GATE ו GLOBE
נשמור את השרטוט, ונשאיר אותו פתוח

כעת ניגש לשרטוט ב 3D
נוסיף את מחליף החום כפי שתכננו ב P&ID

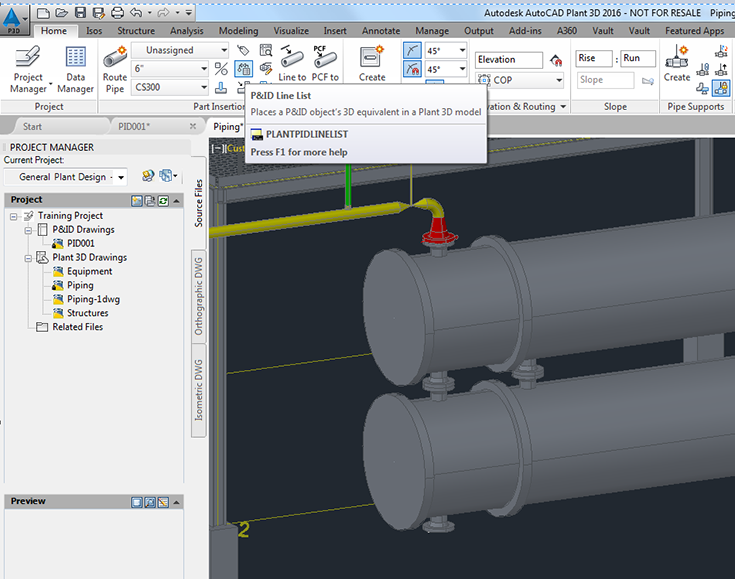

נתחיל לנתב את קו 1009 תוך שימוש בתפריט P&ID Line List

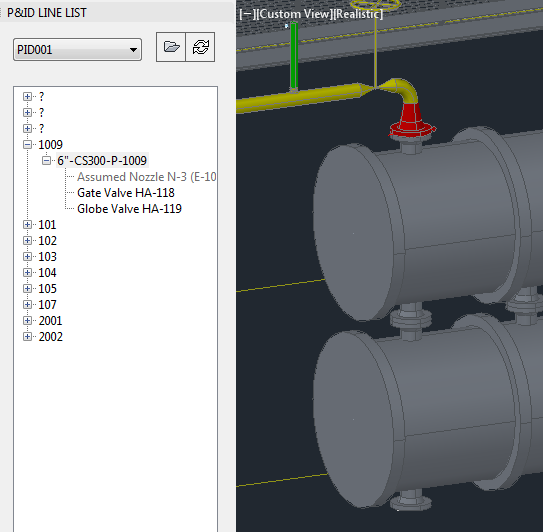

נקבל את רשימת הקווים
נרחיב את 1009 כדי לקבל את המקטעים ממנו מורכב הקו וגם הברזים שלו



נעמוד על המקטע 6"-CS300-P-1009
מקש ימני עליו ונבחר באופציה: Place Item

ננתב את הקו במרחב.

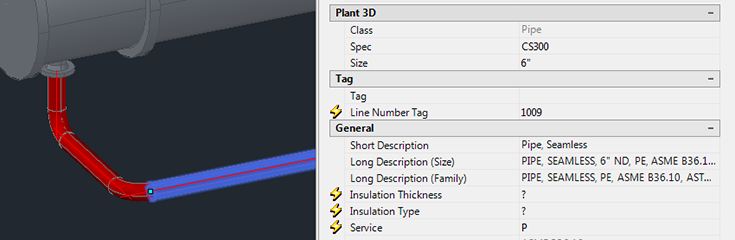

ניתן לראות שהקו קיבל את כל התכונות מה P&ID

כעת נוכל להוסיף את הברזים שעל הקו
תוך שימוש בתפריט P&ID Line List נעמוד על הברז ובמקש ימני נבחר:
 Place Item

ננתב את הקו במרחב.

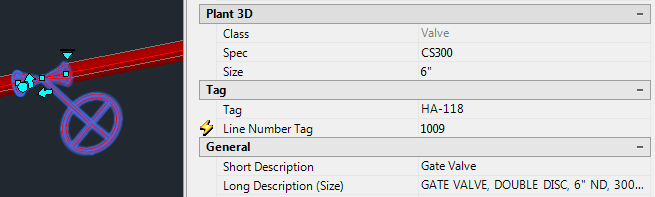

ניתן לראות שהקו קיבל את כל התכונות מה P&ID



בהצלחה
