במקרה והמידות הרצויות אינן נמצאות בתפריט, יש להוסיף אותן בעזרת פקודת Part Builder

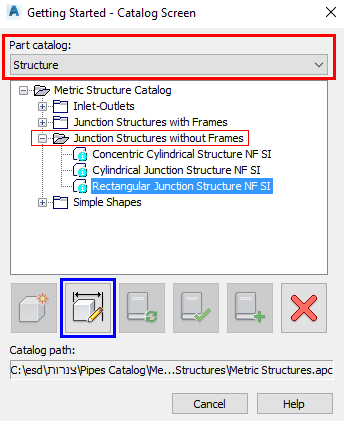

בחלון שנפתח יש לבחור ב Structures ובמשפחת השוחות הרצויה (Part Family). ה Icon המתאים יואר, בחר בו.

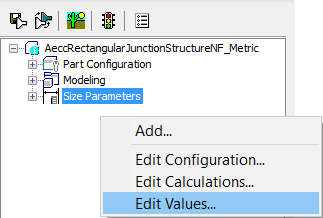

אוטוקד יפתח שרטוט מיוחד לצורך הוספת מידות. בשרטוט תופיע גם Palette ובה אפשרויות שונות, יש לבחור ב- Size Parameters וב Edit Values

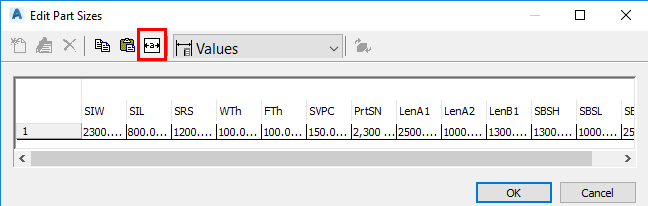

בחלון שנפתח תתקבל שורה עם כותרות המייצגות ערכים שונים של מבנה השוה (ראה להלן) עם ערכים שלהם. לחץ על הכפתור המסומן באדום על מנת לרווח בין הטורים.

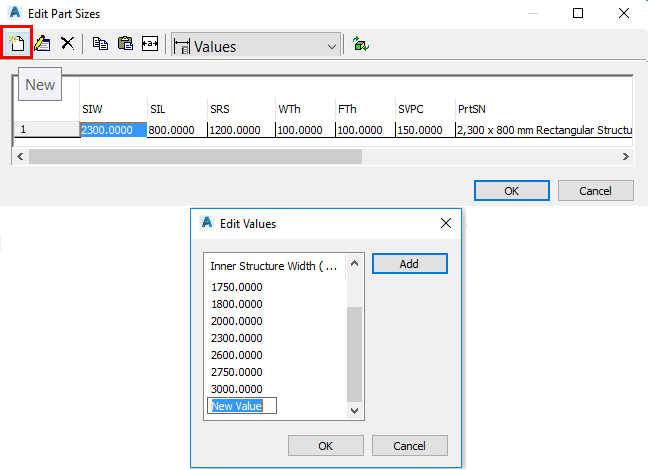

בחר הערך אותו תרצה להוסיף ולחץ על כפתור “New” בחלון שיפתח לחץ על “Add” והקש את הערך החדש.
חזור על הפעולה לכל ערך דרוש.

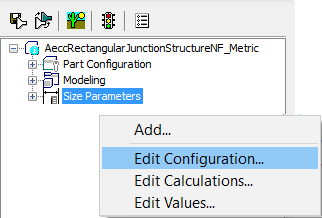

לקבלת רשימת הערכים ותאורם יש לבחור ב Size Parameters וב Edit Configuration
שמור את השינוי על ידי לחיצה על כפתור ה Save, אין לשמור את השרטוט עצמו, צא ממנו ללא שמירה
בהצלחה,
איתן.
