Ortho Views ב-AutoCAD Plant 3D הם תצוגות אורתוגונליות (חזית, צד, עליון) של מודל תלת־ממדי, שנוצרות באופן אוטומטי מתוך מודל קיים. מטרתן היא להציג את האובייקט מזוויות שונות בצורה מדויקת, מבלי עיוות פרספקטיבי – כלומר, כל קו נשמר באורכו ובזוויתו האמיתית. השימוש בתצוגות אלה חשוב במיוחד בתכנון הנדסי, תעשייתי ואדריכלי, שכן הוא מאפשר הפקה של שרטוטים מדויקים לייצור, בנייה או הדמיה.
Ortho Views חוסכים זמן, מפחיתים טעויות, ומבטיחים שהמודל התלת־ממדי יתורגם באופן מקצועי וברור לתצוגות דו־ממדיות.
על מנת להפיק Layouts אנחנו משתמשים ב Ortho Views. יש להקפיד על מספר כללים:

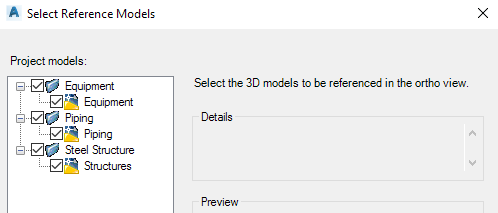

1. קבצי המקור – D3 – צריכים להיות חלק מהפרויקט.
2. אין להעביר את קבצי המקור מתיקייה לתיקייה, אחרת נאבד את הקישור.
3. אין לשנות את שמות קבצי המקור.
4. אם מעדכנים את קבצי המקור, יש להקפיד לשמור בשם המקורי.
5. אין לערוך את שרטוט ה ORTHO ב Model Space. זה עשוי לשבור את הקשר עם קבצי המקור.
6. יש להשתמש רק ב Layout Tab אחד בשרטוט.
7. המודל צריך להבנות קרוב ככל האפשר לראשית הצירים ( 0,0,0 ).
