אלעד מוסקוביץ' | Senior Manufacturing Technical support Specialist

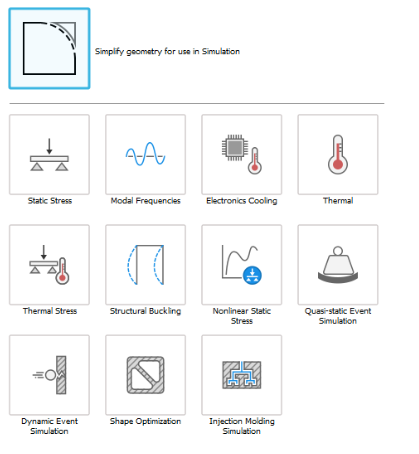

תוכנת Fusion מכילה מספר סביבות עבודה, הראשית עבור תכנון המודל Design, וסביבות עבודה אחרות כגון: דף שרטוט, Render, הוראות הרכבה ואפשרות לאנליזות Simulation. סוגי האנליזות מגוונות:

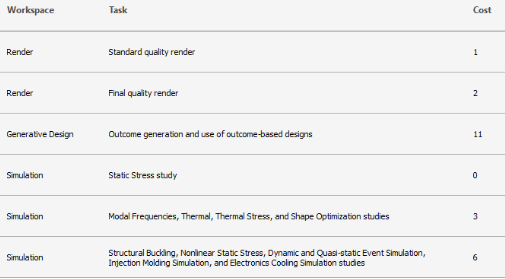

כיום ניתן לבצע אנליזה Static stress ללא עלות של נקודות ענן, בהגדרות התוכנה (Token & Cloud credits) ניתן להתעדכן על כמות הנקודות שיש לכם וכמה "עולה" כל אפשרות, למשל:

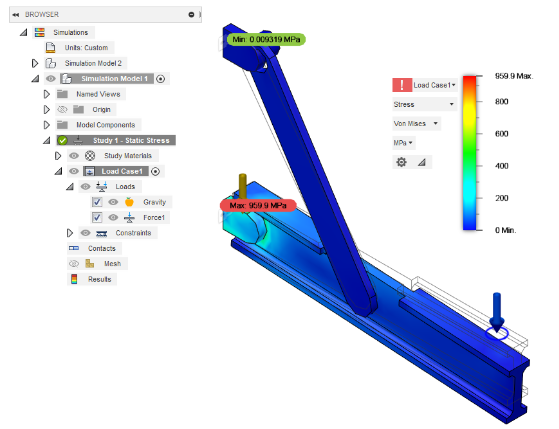

להרכבה הבאה ביצעתי אנליזה (מסוג Static – 0 נקודות ענן)

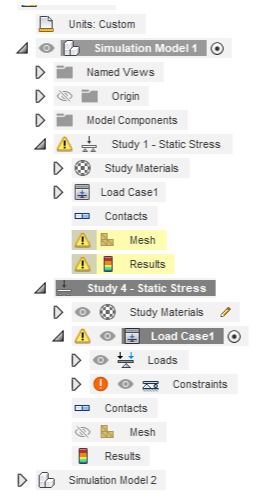

עתה אנו רוצים אנליזה נוספת אך רק לאחד מהחלקים של ההרכבה. נבצע שכפול לאנליזה:

באנליזה החדשה כדי למחוק את החלקים המיותרים בפקודת Simplify

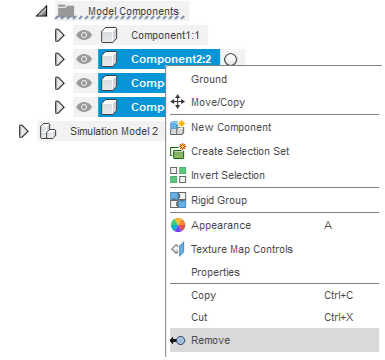

נבחר את החלקים ונבצע Remove:

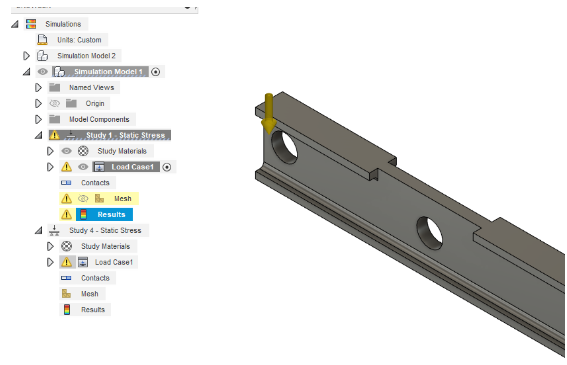

ניתן לבחור את החלקים שרוצים לבחור ולסמן Remove all except selected. אם נעשה כך נקבל הערה על ה- Study הראשון

ב- Study  הראשון, נקבל הודעת שגיאה מכיוון שגם שם בוצע remove לחלקים

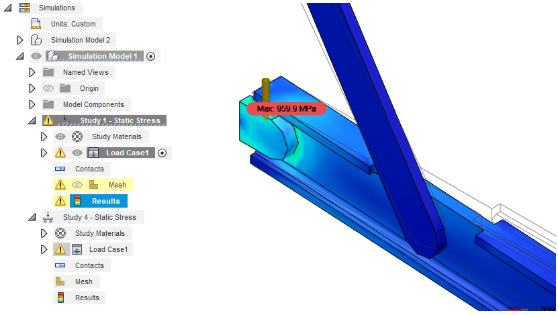

עדיין נוכל לראות את התוצאות, לא נאבד אותם כל עוד נריץ מחדש

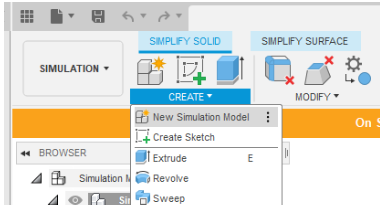

כדי להימנע מבעיה זו, נעשה  New Simulation model

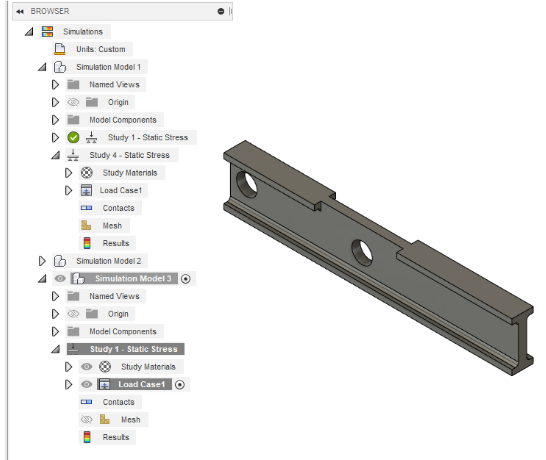

דבר זה יגרום להעתקה של כל ה- Study כולל המודל. לכן לא נקבל הודעת שגיאת. נקבל "דף נקי" שבו נוכל לבצע את האנליזה הרצויה

בהצלחה
