חלק מהפקודות בתוכנת AutoCAD נסתרות ולעיתים המשתמש אינו מודע לקיומן. כך למשל פקודת MPEDIT (השייכת ל- Express Tool) מהווה חלק מפקודת PEDIT העוסקת בעריכת polyline אך מבצעת את העריכה ישירות על אוסף של אובייקטים מרובים גם אם אינם מחוברים, ואפילו הופכת קשתות ל- polyline.
איך זה עובד?
כדי להשתמש ב- MPEDIT באמצעות פקודת PEDIT הרגילה יש לבחור באופציה Multiple.
לביצוע הפקודה היכנסו לאזור ה- Command Line, הקלידו את הפקודה PMEDIT והמשיכו בהתאם להנחיות:
Command: MPEDIT
Select object (בחרו את האובייקטים הרצויים)
תופיע השאלה: Convert Lines and Arcs to polylines
נבחר באפשרות Yes (אם נבחר "No" הקווים והקשתות שנבחר לא יהפכו ל- Ploylines)
נבחר באפשרות [Enter an option [Open/Close/Join/Width/Fit/Spline/Decurve/Ltype gen/eXit
בכל אחת מהאפשרויות העריכה תתבצע על ה- Polylines שבחרתם.
כדאי לדעת:
כאשר בוחרים באופציה "Join" תופיע שאלה Enter fuzz distance or [Jointype] <0> :
שאלה זו מתייחסת למרחק הנדרש כדי לחבר שני קווים שקצותיהם אינם מחוברים והפעולה שתתבצע דומה לתוצאה המתקבלת מפקודת ה-Fillet עם רדיוס "0".
דוגמא:

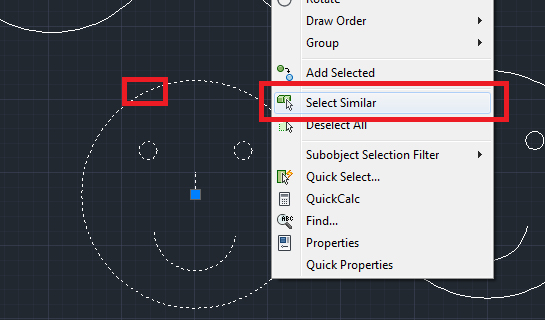

באמצעות הפקודה לבחירת קווים וקשתות:
1.בוחרים את כל האובייקטים הנדרשים
2.הופכים קווים ל- polylines
3.מחברים קווים שקצותיהם מחוברים
4.קובעים ערך אחיד לרוחב הקו
