חישוב אורך פאנלים

כלל האצבע ב-Revit הוא שאם ישנו אלמנט אשר ממודל בתלת ממד, התוכנה תספק לנו נתונים שאותם נוכל לתעל ולהציג כראות עיננו.

איך עושים זאת?

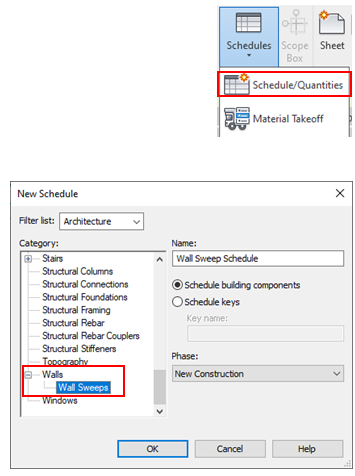

1.נתחיל בליצור טבלת Schedule המתייחסת לקטגוריית Wall Sweep

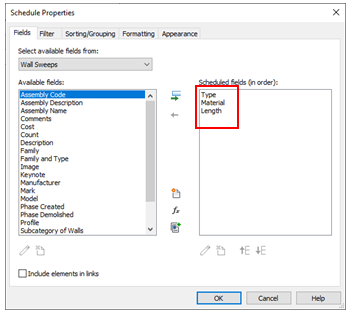

2.נציג פרמטרים רלוונטיים לחישוב, כדוגמת Type, Length, Material

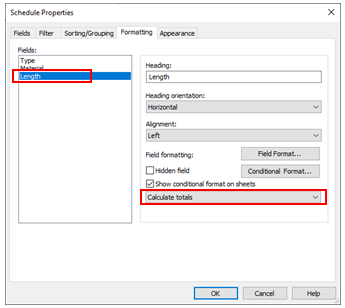

3.בתפריט Formatting נספק נוסחת חישוב לפרמטר Length

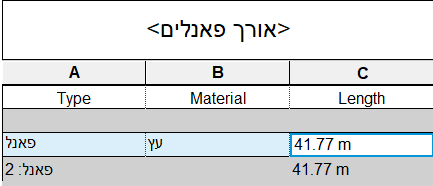

4.נספק יחידות מידה לפרמטר האורך (מטר רץ)



בהצלחה,

דפנה דובין
