לעיתים קרובות אנו עובדים בקובץ המכיל אינפורמציה רבה. באופן טבעי נרצה לארגן אותה בקבוצות שונות, וכן נרצה לדעת לעבור בין קבוצות אלו בלחיצת כפתור.

ישנה דרך לקבוע מצבי עבודה ע"י הגדרות שונות לשכבות (הקפאה, כיבוי, צבע ועוד) בכל פעם שנרצה לעבוד בתצורה כזו או אחרת. דבר זה מצריך מאתנו ביצוע הגדרות בכל פעם מחדש.

בעזרת Layer State Manager נוכל לשמור אוסף הגדרות לשימוש בהמשך: בטאב Home בפאנל Layers נפתח רשימה נופלת תחת Unsaved Layer State

לאחר מכן נלחץ New Layer State

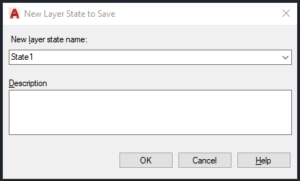

בחלון שמופיע נגדיר שם המצב (New layer state name)

ניתן גם לרשום מספר מילות תיאור אודות המצב (Description)

נחזור על פעולה זו מספר פעמים, ככמות המצבים הנדרשים.

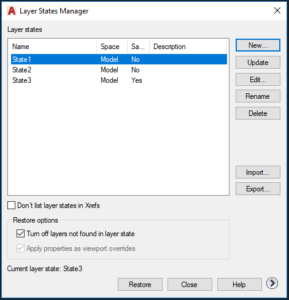

כעט נלחץ על Manage Layer States

בחלון הבא נוכל לאפיין את המצבים:

New – במידת הצורך ניתן להוסיף מצבים חדשים

Update – מקנה למצב הנבחר את הגדרות השכבות נוכחיות בשרטוט

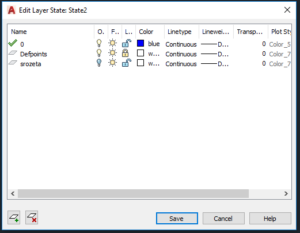

Edit – מאפשר לבצע עריכת הגדרות השכבות

Rename – שינוי שם מצב

Delete – מחיקת מצב

Import – יבוא מצבים מקובץ אחר

Export – יצוא מצבים

Restore – הפעלת המצב הנבחר

פעולת ה-Restore ניתן לעשות גם בלי להיכנס ל- Manage Layer State

אלא ע"י בחירה מתוך רשימה נופלת בפאנל Layers

בהצלחה!
