בטיפ היום נדבר על אופטימיזציה של חלק באוריינטציה של הורדת משקל ושמירה על החוזק.
כיום יש כמה שיטות:

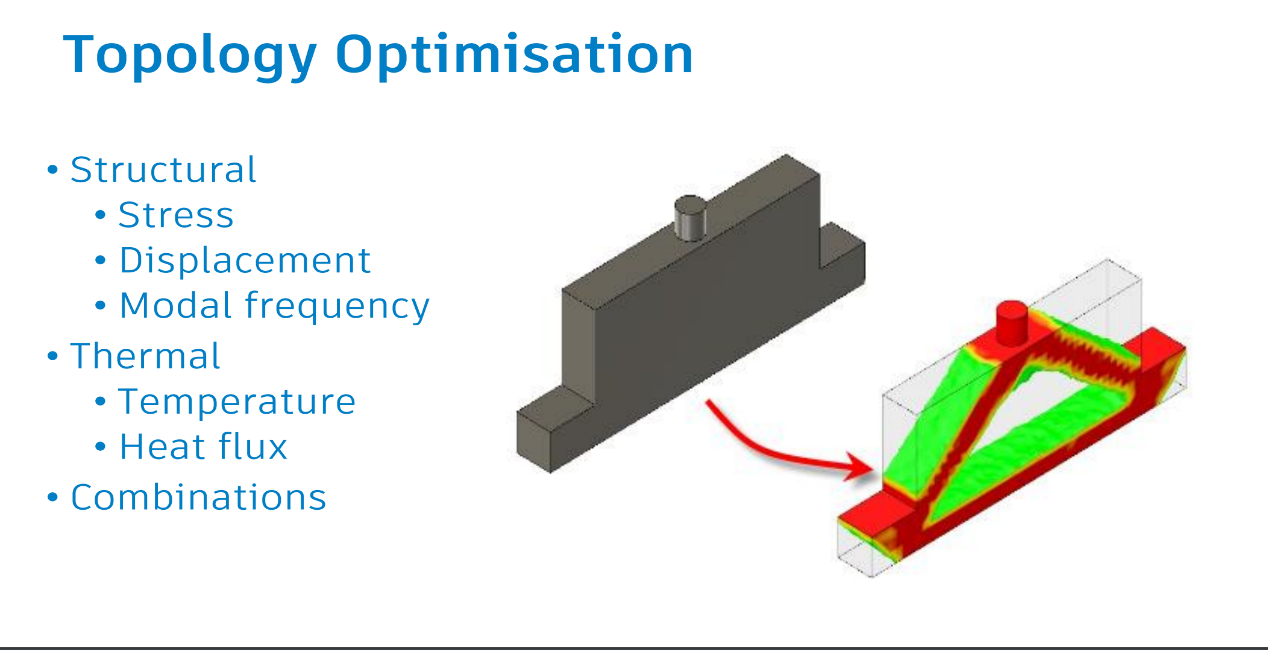

אופטימיזציה טופולוגית, אלגוריתם ותיק בשוק האנליזות אך החיסרון בבדיקה מסוג זה שזה רק מחסיר חומר ממודל שלם
Generative Design, אלגוריתם חדיש שמפותח על ידי חברת אוטודסק בצורה מאוד חזקה.
הדרך שבה בוא עובד זה שמגדירים אילוצים וכוחות והמחשב מחולל בעצמו עשרות או מאות גופים שעומדים בקריטריונים של המהנדס. לא צריך למדל את החלק. אחד היתרונות של המערכת מוסיפה ומחסירה חומר.
שיטה אחרונה ובה נתמקד היום היא Lattice structures.
בתוך תוכנת Netfabb אנחנו יכולים להגדיר למערכת את סוג וגודל הסריג כמו כן העובי של הדופן. לדוגמא יש לנו חלק סוליד מלא,

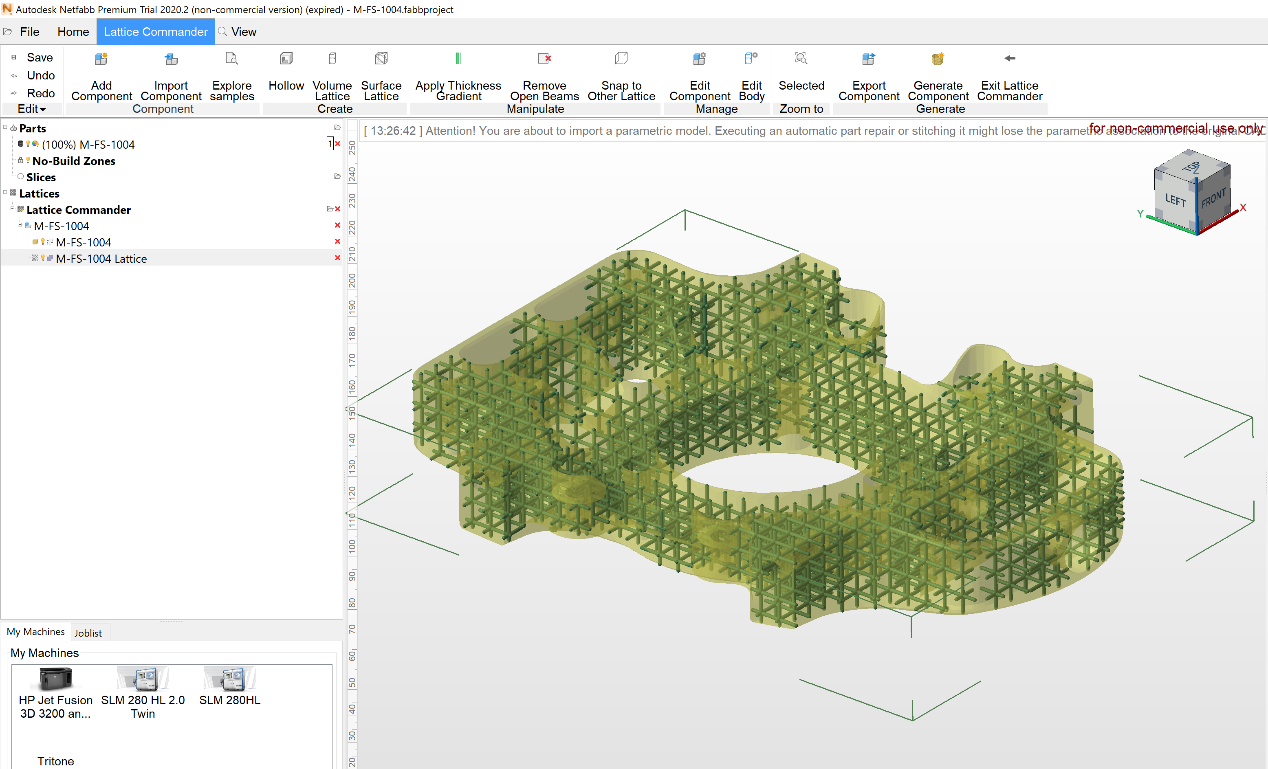

באמצעות הפעלת הפקודה Lattice commander אנחנו מרוקנים את המודל בפנים וממלאים
במבנה סריג לבחירתנו
לאחר הזנת הפרמטרים של גודל סריג והגדרת עובי דופן
אנחנו נקבל את התוצאה הבאה
לאחר מכן נבצע פעולה Combine על מנת לתפור את שני הגופים(הדופן והמבנה הפנימי) לקובץ stl אחד ולשלוח להדפסה.

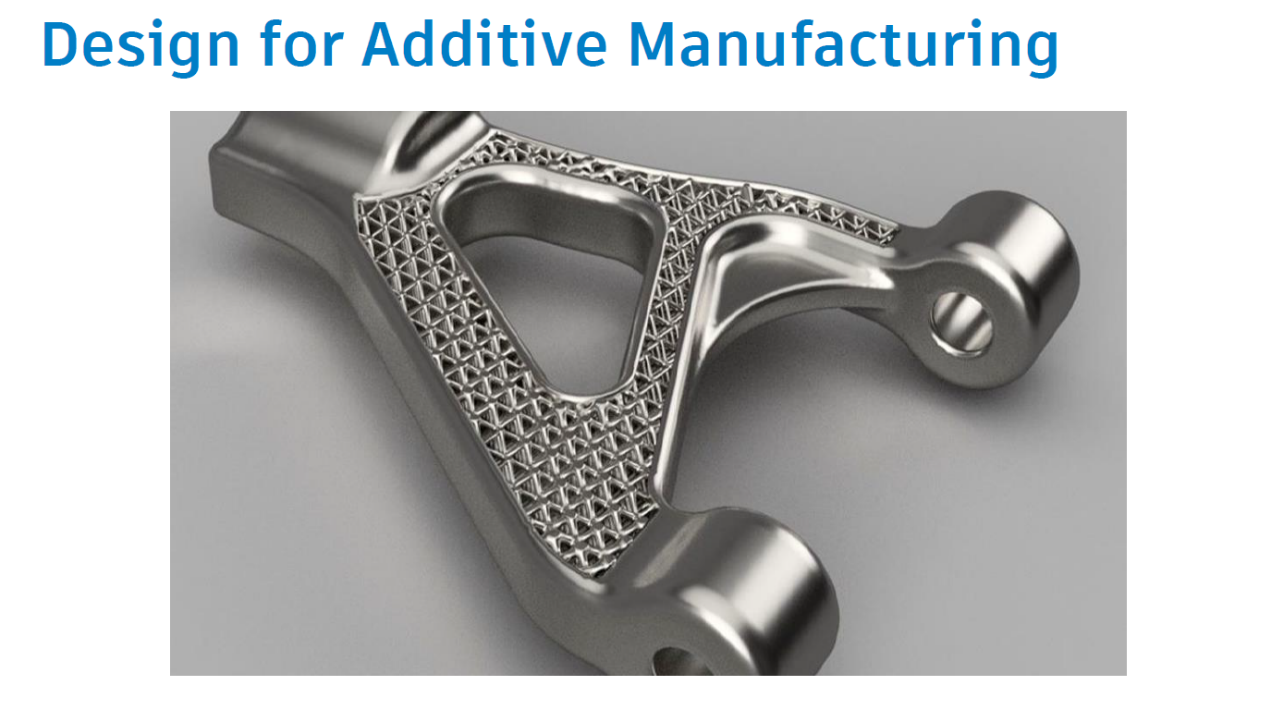

לרוב מבנים כאלה מדפיסים במתכת אך ניתן גם להדפיס מפולימר לאב טיפוס ראשוני ולו כדי להימנע מעלויות גבוהות בשלב הראשון.
דוגמאות נוספות אפשר לראות כאן, בלוק מנוע שטויוטה מפתחת
או הדפסת חלקים פונקציונליים כמו זה שהראינו או כמו זה.
אם טכנולוגיה זו מעניינת אתכם, תפנו אלינו ונשמח להראות איך עושים זאת.
