אנימציה לפי אילוץ

---

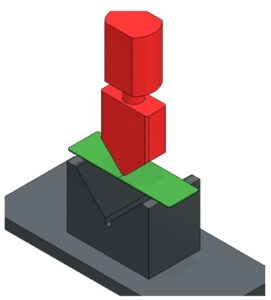

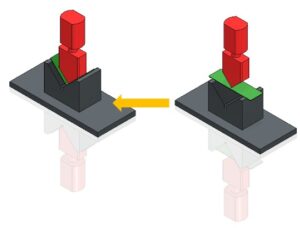

תוכנת Inventor מסוגלת לייצא סרטון בעזרת מספר פקודת. בנוסף לבניית המודל עצמו ניתן להראות תזוזה בהרכבה אול כפי שנראה כאן את פעולת הכיפוף של החלק. בדוגמא כאן נראה את כיפוף הפח המכונה, בנוסף למידול הפח עצמו נמדל בהרכבה את המכונה, המטרה היא לקבל סרטון של פח ממצב "ישר" עד לזווית הכיפוף:



השלב הראשוני הוא יצירת פרמטר שישלוט על זווית הכיפוף, ניצור User Parameters (למשל נקרא לו Bend) וניתן לו ערך, למשל 0.05 מעלות (לא ניתן להגדיר 0)

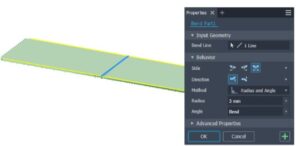

עבור הכיפוף, נשתמש בפקודת Bend:

נגדיר את רדיוס הכיפוף ועבור זווית הכיפוף נשתמש במשתנה שיצרנו מקודם. נמקם את כל החלקים בהרכבה וניתן אילוצים כמו בכל הרכבה רגילה שיצרנו בעבר

בלשונית Environment נפעיל את סביבת העבודה Inventor Studio:

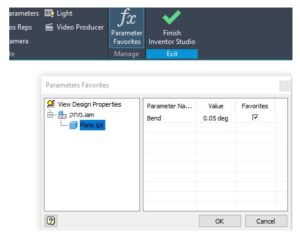

בעזרת פקודת Parameter favorite נמצא את המידה אותה הגדנו בחלק:

הפרמטר יגדיר את התנועה ויהיה תחת תיקייה Animation favorite, נפעיל את הפקודה לביצוע אנימציה:

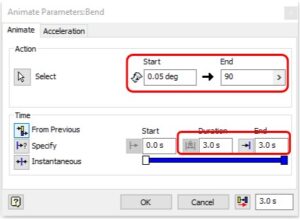

בחלון שיפתח נגדיר את טווח הזוויות לתנועה ואת משך הזמן של פעולת הכיפוף:

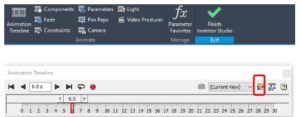

ברירת המחדל של התנועה הוא 30 שניות, נפעיל את פקודת Animation timeline כדי להגדיר זמן אחר:

בחלון שיפתח נגדיר את הזמן הרצוי:

את הסרטון שנוצר, נוכל לראות אותו בתוכנת Inventor או שנייצא אותו בעזרת פקודת Record:

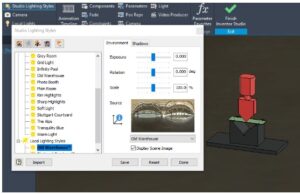

אפשר לבחור את הרקע של החלק בעזרת Lighting style

נבחר את ה- Style הרצוי ונבצע Activate

בהצלחה
