מידול גשר ב-Infraworks וייצוא ל-Civil3D ו-Revit

יניב סטולר | Infrastructure BIM Technology Manager

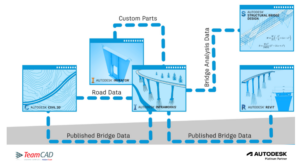

הסוד של BIM בעולם התשתיות זה שילוב של תוכנות כאשר כל תוכנה והשימוש שלה. בחירת התוכנה הנכונה הנה קריטית ליעילות והפקת תוצרים מתאימים. בטיפ היום נדבר על תהליך תכנון הגשרים כפי ש Autodesk  ממליצה, ראו תרשים

מקור חברת Autodesk, קישור

בתרשים רואים את התוכנות הבאות

· Infraworks – תכנון קונספטואלי ראשוני ומודל אחוד

· Civil3D – תכנון מוקדם ומפורט של אלמנטים לינאריים ותשתיות

· Revit – תכנון מפורט, פרטי ברזל וכמויות

· Inventor – יצירת Adaptive Components לסביבת Infraworks ושאר התוכנות

· Structural Bridge Design – חישובים אנליטיים

במרבית פרויקטי התשתית בארץ, כיום, קיים מודל Infrawokrs אשר משמש כמודל אחוד וככלי לתכנון ראשוני.

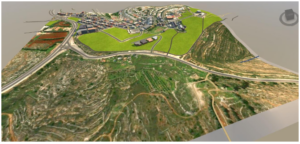

מנהל המודל/המודד מטמיעים במודל ה Infraworks את נתוני המצב הקיים:

· משטח מצב קיים (TIN Surface)

· תצ"א

· אלמנטים ממדידה כמו מבנים, עמודי חשמל ועוד

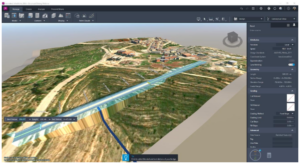

לאחר מכן מתכנן הכבישים מתבסס על המודל הזה ומייצר בקלות ומהירות מגוון חלופות תכנוניות הכוללות את ציר הכביש וחתך האורך.

לאחר גיבוש החלופות מתכנן הגשרים יכול למדל את הגשרים על בסיס צירי הכביש בקלות ומהירות. מידול גשר בתוכנה מהיר מאוד ומאפשר ויזואליזציה גבוהה וקישור הגשר למודל הכביש. במידה ויהיו שינויים בציר הכביש ו/או הגבהים הגשר יידע להתאים עצמו לנתונים החדשים באופן אוטומטי.

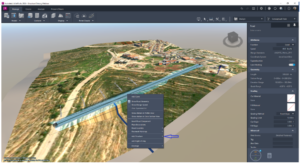

כעת נמדל את הגשר מקושר לציר הכביש ב Infraworks על בסיס תבנית גשרים אשר בנינו מראש, תבנית הגשרים כוללת הגדרות כמו סוג ניצבים, קורות, ביסוס ועוד. נבחר בציר הכביש נלחץ קליק ימני ונבחר Add Structure.

נבחר ב Bridge, יש גם אופציה למדל מנהרה באופן דומה.

כעת נגדיר את נקודת ההתחלה והסוף של הגשר

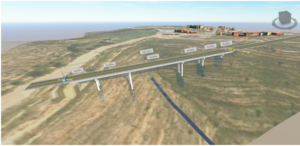

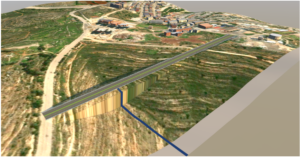

נקבל מודל גשר מבוסס על תבנית הגשר ונתוני הכביש

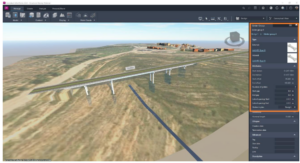

נדייק את מודל הגשר ב Infraworks, נוכל לשלוט בגיאומטריה לשנות מידות של אלמנטים ולשלוט במודל באופן מלא. נוכל לערוך פרמטרים של אלמנטים פרמטריים שיצרנו ב Inventor, לדוגמא קורות הגשר

לאחר שהשלמנו את המידול ניתן לייצא את המודל ל Civil3D ולהטמיע ביחד עם מודל הכבישים, להוציא חתכים, תכניות וחישובי כמויות

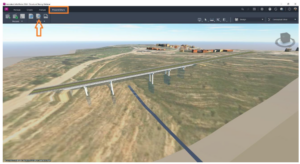

על מנת לפתוח את מודל ה Infraworks ב-Civil3D נייצא ל IMX דרך Present/Share

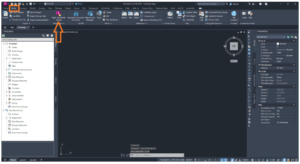

לפתיחת המודל ב Civil3D



נקבל את המודל המלא כולל הכבישים, הגשרים, משטחים ואלמנטים נוספים.

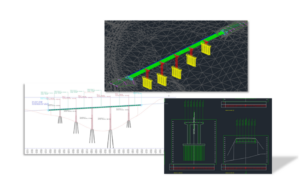

נשתמש במודל ה Civil3D להציג תנוחה כללית הכוללת את כל הגשרים בפרויקט, להוציא תכניות, חתכים וכמויות.

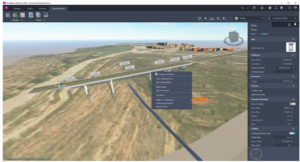

על מנת לייצא את הגשר ל Revit, נבחר בגשר ב Infraworks ונלחץ קליק ימני, לאחר מכן נבחר Publish Civil Structure

נבחר איפה לשמור את הקובץ לאחר מכן נפתח את ה Revit ונבחר בלשונית Add-ins ב Import Civil Structure. להתקנת התוסף יש ללכת לאתר Autodesk.com, Revit -> Extensions, שם התוסף Revit InfraWorks Updater 2025.

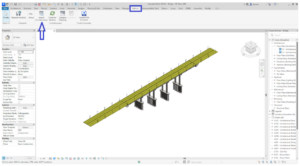

נקבל את מודל הגשר בתוכנת ה Revit, הגשר מגיע ביחד עם ציר הכביש (Alignment) וכל האלמנטים של הגשר

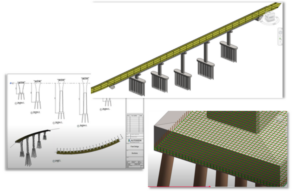

ב Revit  נדייק את המודל, נשלים את התכנון המפורט נפיק תכניות, רשימות, פרטים, כמויות ומודל ביצוע



לסיכום, ראינו איך ניתן בקלות להעביר מודלים ומידע נוסף בין תוכנות שונות. מניסיוננו לקוחות שאימצו את תהליך התכנון כפי שמוצע השיגו חסכון בתשומות עבודה ושיפור רמת התוצרים. למידע נוסף בנושא מוזמנים לצפות בוובינר שערכנו בנושא..

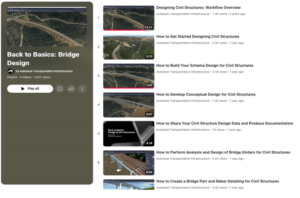

מוזמנים לצפות בסדרת סרטונים של Autodesk אשר ילמדו אתכם למדל גשרים צעד אחר צעד, קישור.
