בתוכנת 360 Autodesk Fusion ניתן לבצע על המודל שתכננו פעולות אשר יראו לנו את תהליך ייצור החלק (כרסום, חריטה או הדפסת תלת מימד), כדי לעשות זאת יש לשנות את סביבת העבודה Design לסביבת Manufacture:
נתמקד בפקודות הוספת התמיכות להדפסה D3 ,Additive. הוספת תומכים (Support) יכול להיות מבוצעת בתוכנה של המדפסת עצמה, אך בעזרת 360 Fusion יש לנו מגוון רחב של תמיכות וכמובן שבמידה ונרצה לשנות את המודל, אנו נמצאים בתוכנה אחת כך שפשוט נחזור לסביבת Design.

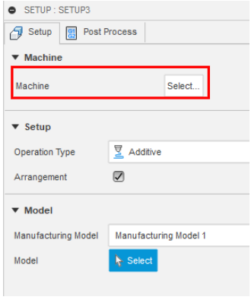

תחילה נגדיר את המדפסת, תהליך הטכנולוגי (FFF, SLA וכדומה) ואת חומר הגלם באפשרות Setup

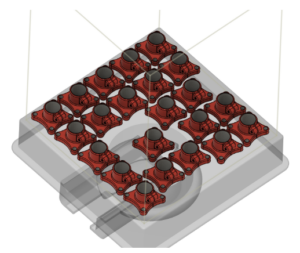

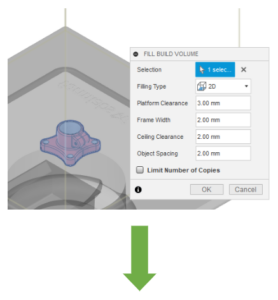

ניתן לבחור מבין המדפסות השונות שקיימות בתוכנה. לאחר מכן נגדיר את המרחק מה- Platform. אם נרצה לסובב את המודל (שינוי כיוון ההדפסה) נעשה זאת בעזרת פקודת Position Move שכפול החלק יתבצע בעזרת פקודת Fill Build Volume. נגדיר את המרחק בין החלקים, עבור הגדרת כמות נסמן Limit number of copies ונגדיר את הכמות, אחרת התוכנה תמלא את ה Platform:

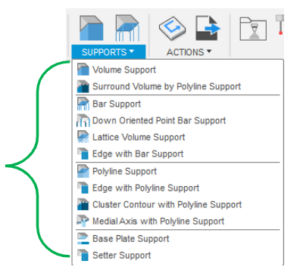

עבור בניית התמיכות לחלק, נבחר את סוג התמיכה הרצוי:

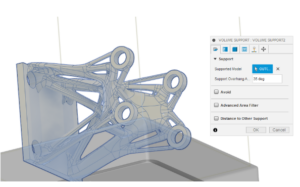

נבחר את המשטחים הרצויים לתמיכות או, בעזרת לחיצה כפולה על החלק נבחר את כולו, נגדיר את הזווית המינימלית לתמיכה ואת הצורה הרצויה של התומך. ניתן להגדיר אזור, Avoid, אשר שם אסור לנו להוסיף תמיכות, לסיום OK:

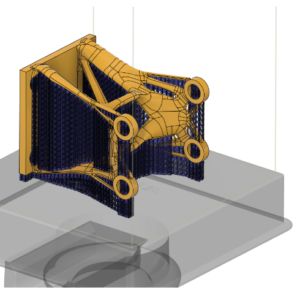

נקבל:

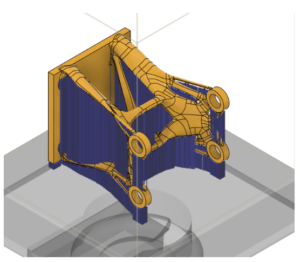

נערוך את התוצאה, ע"י שנגדיר את אזורי ארבעת הקדחים כ- Avoid ונשנה את סוג תומך:
שנקבל את התוצאה הרצויה, נייצר קובץ Slice למכונה עבור ההדפסה:
בהצלחה
