קואורדינטות בפרויקט הן עקב אכילס של כל משתמש Revit
כמה פעמים קרה לכם שבמהלך פרויקט מערכת הקואורדינאטות משתבשת?
כמה פעמים רכשתם קואורדינטות מקובץ URS או מקובץ מדידה וכאשר ייבאתם לינק נוסף לקובץ עם אותן הקואורדינאטות קיבלתם את השגיאה הבאה:

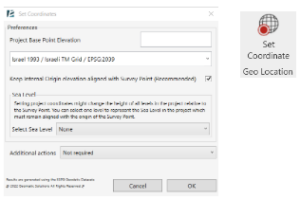

לפתרון מקרים מהסוג הזה מומלץ להשתמש בכלי Set coordinates הנמצא בתוסף Environment
Set coordinates מאפשר למקם את המודל במיקום הנכון בעולם וברשת הקואורדינטות הארציות.
בנוסף, כלי זה מאפשר תיקון קואורדינטות בקובץ בו השתבשו הקואורדינאטות ומשרשר את הקואורדינאטות הנכונות ליתר הקבצים המשתתפים בפרויקט.
בנוסף הכלי מציע מגוון אפשרויות למיקום קבצים בקואורדינאטות הנכונות.
החוויה שלי בשימוש Set Coordinates בשילוב עם Autodesk FORMA:
התחלתי תכנון קונספטואלי ב- Autodesk FORMA על מנת לבחון את אזור התכנון השלי, לאחר מכן ייבאתי את ה- FORMA ל-REVIT בכדי לפתח את התכנון בשלב תכנון ראשוני.
במקביל ייבאתי קובץ מדידה ב- AutoCAD לקובץ ה Revit.
הבחנתי שהקובץ לא ממוקם באותן הקואורדינאטות של ה- Forma וקיבלתי שגיאה שאין מערכת קואורדינאטות משותפת בין שני הקבצים.
בחנתי את הנושא והגעתי למסקנה שמודל ה- Forma לא ממוקם בקואורדינאטות הנכונות.
הסרתי את הקובץ מדידה ובעזרת הכלי Set Coordinates הצלחתי למקם את ה- Forma ברשת קואורדינאטות ארצית ובמיקום הנכון בעולם.
האמת, התוצאה הייתה מעל למצופה.
בטיפ הבא אחשוף בפניכם שימושים נוספים לעבודה עם כלים בתוסף Environment המתאים לפיתוח סביבה ונוף, אדריכלות, הנדסה, ניהול מודל ועוד..
נתראה בטיפ הבא,
רעות בן יהודה.
