אלמנטים מוסתרים במבט

---

"למה אני לא רואה מה ששרטטתי?!" שאלה קטנה שיכולה להוציא משתמש חדש או ותיק מהכלים. בטיפ הבא אציג 10 סיבות נפוצות לכך שלא נראה אלמנט במבט של REVIT.

10 סיבות נפוצות שלא רואים אלמנטים במבט REVIT:

1. תבדקו בתלת 3D – קודם כל, נעבור למבט תלת ממדי 3D ונוודא שהאלמנט קיים. יכול להיות שבטעות לא יצרנו אותו כלל. במידה ואנו רואים אותו בתלת ממד אך לא רואים אותו במבט, נמשיך ליתר הסעיפים.

2. הפריט בקטגוריה מוסתרת – קטגוריה מוסתרת היא הסיבה הנפוצה ביותר לכך שלא נראה פריט. ניתן לבדיקה על ידי הצגת אלמנטים מוסתרים באייקון המנורה (כל מה שבצבע ורוד מוסתר).

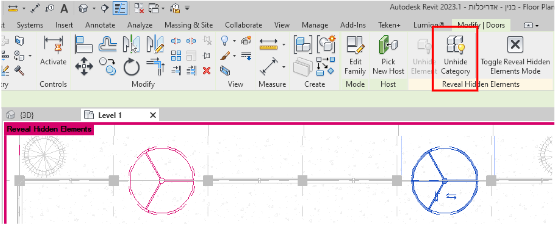

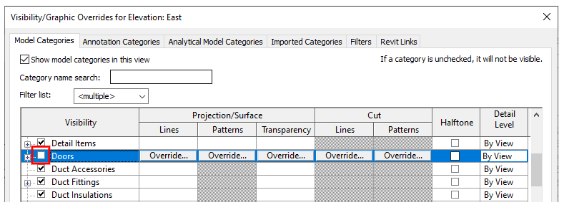

נבטל קטגוריה מוסתרת באמצעות אייקון Unhide Category או באמצעות חלון Visibility Graphics

3. מוסתר על ידי אלמנט אחר – במקרה ואלמנט אחר מסתיר את הפריט שלנו, ניתן לבדוק זאת בשני אופנים:
תצוגת מבט לפי קווים WIREFRAME:

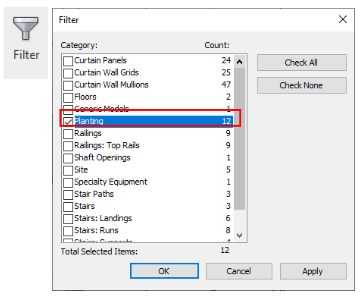

בחירה מרובה ובאמצעות סינון נציג רק את הקטגוריה שאנו לא רואים:

4. גבול מבט CROP REGION – ישנו גבול אשר חותך את המבט כך שכל מה שמחוץ לגבול לא יוצג. במקרה זה יש לבטל את גבול המבט CROP REGION במאפיינים.

5. רמת פירוט נמוכה COARSE – ישנן משפחות אשר לא יופיעו בתצוגה מלאה ברמות פירוט שונות. נעבור בין רמות הפירוט במקרה זה.

6. טווח הסתכלות בתכנית VIEW RANGE – אלמנט יוצג כל עוד הוא נמצא בטווח הנראות של המבט (בדרך כלל כאשר הוא נחתך). באמצעות תפריט VIEW RANGE נשנה את גובה החיתוך של המבט CUT PLANE כך שיחתוך את האלמנט.

7. אלמנט בעומק החתך/חזית FAR CLIP DEPTH – במקרים בהם לא נראה משהו הנמצא במרחק, סבירות גבוהה ש FAR CLIP  לא גדול מספיק. במקרה זה אני ממליצה לבטל אותו ב No Clip.

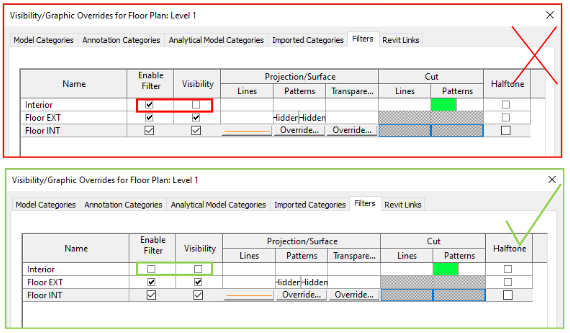

8. פילטרים FILTERS – עושים שימוש בפילטר כאשר רוצים לבצע הסתרה של פריט לפי חוקיות מסוימת. כדי לבדוק אם זה המקרה ופילטר חל על הפריט שלכם יש לבטל את הפילטר באמצעות ENABLE FILTER

9. חלופת תכנון DESIGN OPTION לא נוכחי – עבודה עם DESIGN OPTIONS מאפשרת ליצור מספר חלופות תכנון באותו קובץ כאשר בכל פעם נראה חלופה אחת בלבד אשר מוגדרת כראשי PRIMARY. במצב בו לא נראה פריט, הוא עלול להיות מקושר לחלופה שאינה ראשית ולכן נעבור אליה.

10. PHASE במבט לא תואם PHASE באלמנט – עבודה עם PHASES ברויט מאפשרת לבצע שלבי בניה והריסה בפרויקט בנוחות. עם זאת, לעיתים השלב PHASE שהגדרנו לא תואם את השלב בו האלמנט נוצר / נהרס ולכן לא יוצג. נבדוק זאת באמצעות ביטול PHASE FILTER = NONE.
