תוכנת Moldflow מאפשרת ייצוא המודל לפורמט קובץ מסוג FBX. קובץ זה מאפשר לקבל תצוגה יפה של החלק בתוכנות המאפשרות Render, כמו Autodesk VRED. נפתח את הקובץ ונקבל מבט ויזואלי של החלק כולל הפגמים שיוצרו בסיום הזרקת הפלסטיק.

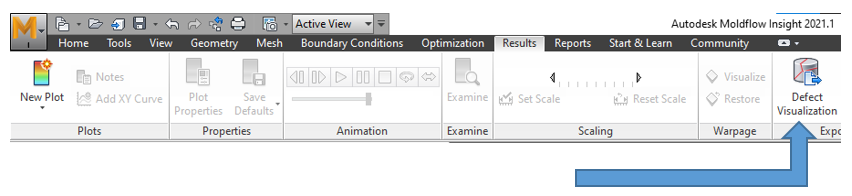

מתוך תוכנת MoldFlow, לאחר גמר ההרצה, ב-Ribbon של Result נפעיל את הפקודה אשר ב- Panel  :Export

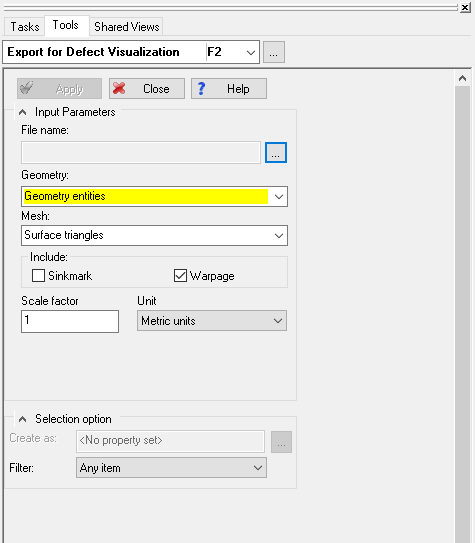

בחלון שיפתח נבחר את הפרמטרים:

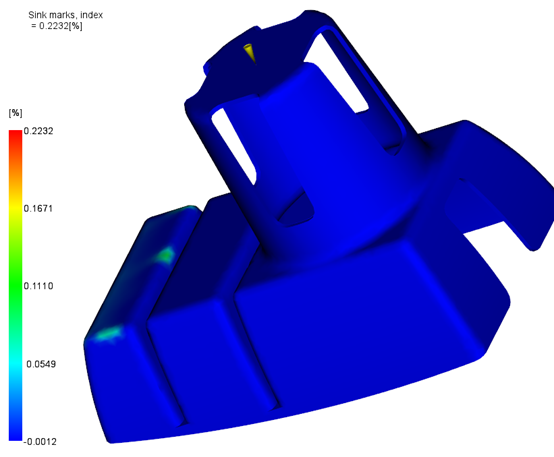

תחילה בשדה File name נבחר את שם הקובץ שייווצר. נדליק את השכבה של המודל ונבחר אותו. בשדה Geometry, בעזרת Cross window עם העכבר נבחר את ה Mesh. במידה והאנליזה הכילה shrink או warpage נוכל להוסיף גם את האפשרויות. הללו לסיום נלחץ על Apply שפקודה זו "תכבה" נוכל לסגור הפקודה בעזרת close. למשל לחלק הבא, עבור תוצאת Sink mark:

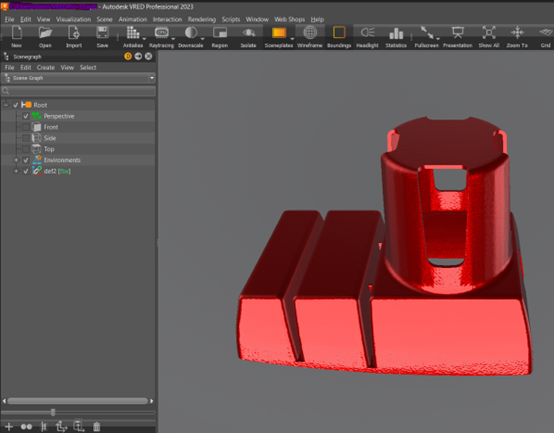

נייצא את התוצאות ונפתח בתוכנת VRED עבור Rendering:
