בהמשך לטיפ מחודש שעבר בו "שלפנו" נקודות מסוג מסוים והמרנו לקובץ CSV.
בטיפ היום נייבא את הנקודות הללו לתוכנת CIVIL3D מהקובץ CSV.
הנקודות יכולות לשמש לבניית משטח, קידוחים, צנרת, Grading ועוד…
נפתח את הקובץ CSV:
- נמחק את שורת הכותרת העליונה.
- נמחק עמודות לא רלוונטיות.
- נשאיר רק נתוני קואורדינטות וגבהים ( X,Y,Z )
לפני
אחרי
נפתח את תוכנת CIVIL3D
נבחר בלשונית Insert ונלחץ על פקודת Points from File.

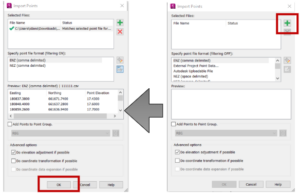

בחלונית שנפתחה נלחץ על הפלוס הירוק ונבחר בקובץ CSV המבוקש ואז לסיום נלחץ על OK.
(דגש חשוב מאד – יש לוודא שהקובץ CSV סגור)

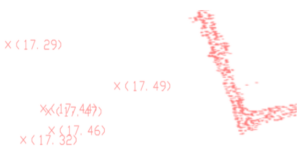

תוצאה:
הנקודות יתמקמו על השרטוט לפי הנתונים שלהם.
