השוואת תוצאות

---

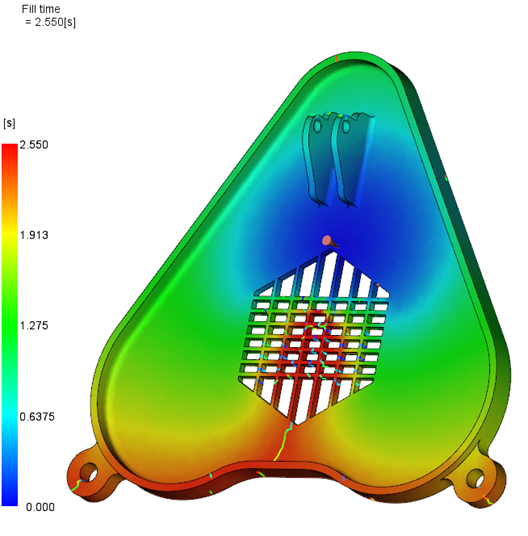

בתוכנת Moldflow אנו יכולים לבצע מספר רב של אנליזות. תלוי בסוג האנליזה שנבחר נראה את התוצאות המתקבלות. בפרויקט, לאחר סיום האנליזה, על מנת לקבל החלטות טובות לגבי החלק המיוצר או תהליך הייצור נוכל לשכפל את האנליזה ולשנות פרמטרים מסוימים. למשל טמפרטורה, לחץ, שינוי Mesh או כמו במקרה הבא, את מיקום נקודת ההזרקה Injection Location. עבור החלק הבא, אנליזה מסוג Fill+Pack קיבלנו את התוצאה הבאה,  שילוב של זמן המילוי ו Weld Line –

על מנת לראות שתי תוצאות, לאחר בחירת התוצאה הראשונה, לפני שבוחרים את התוצאה השנייה, לחצן ימני -> Overlay

נבצע שכפול של האנליזה על ידי לחצן ימני בעכבר – Duplicate

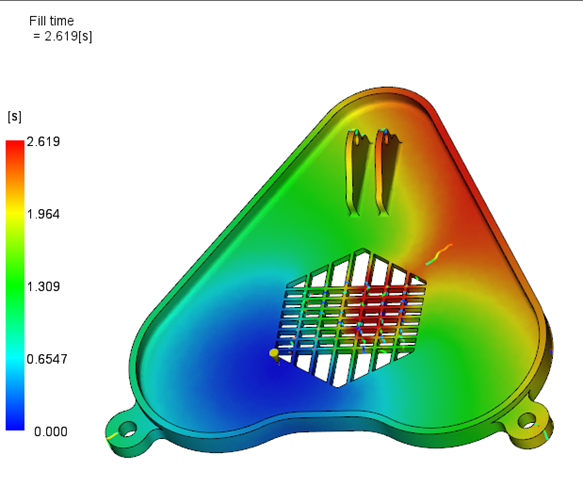

נזיז את מיקום נקודת ההזרקה לאזור אחר נבצע הרצה ונראה את התוצאות:

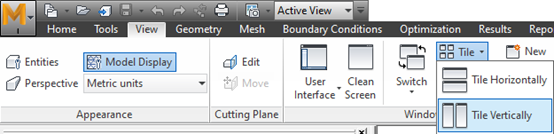

כדי שנוכל להשוות, בלשונית View, נבחר Tile (אופקי או אנכי)

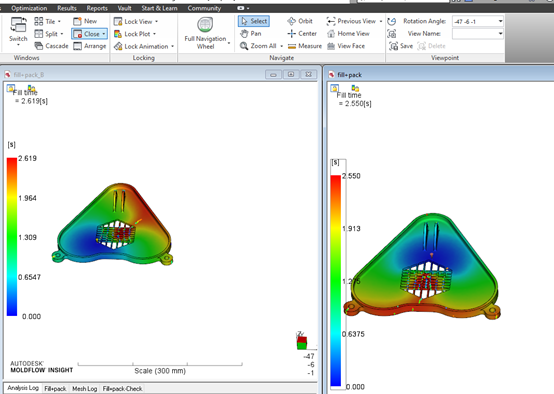

במידה ויש לנו יותר משתי אנליזה, נוכל לסגור בעזרת הסימון X את האנליזות הלא רצויות ונשאר רק עם התוצאות המבוקשות. נבצע "נעילה" של המבט והתוצאות על ידי Lock View/Plot (סיבוב החלק באנליזה אחת ישנה גם את השנייה)

במידה ונרצה להוסיף עוד אנליזה לשתיים שאותן אנו בוחנים:

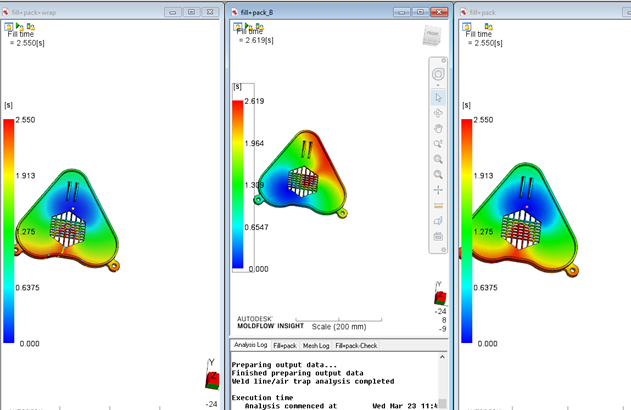

נגרור את האנליזה השלישית על אחת משתי האנליזות הקיימות, לסיום נבצע View – Till ונקבל:

בהצלחה
