אלעד מוסקוביץ' | Senior Manufacturing Technical support Specialist

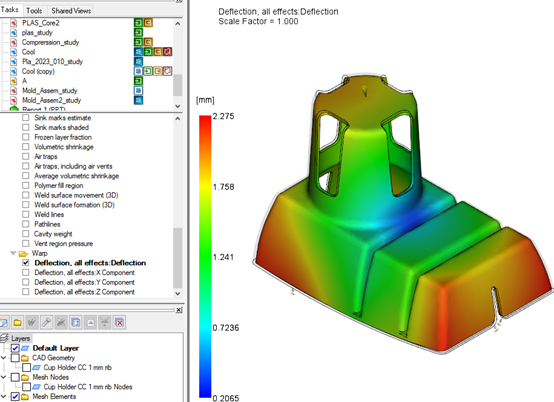

הרצת אנליזה עם Warpage (למשל Fill+Pack+Warp ) מאפשר לראות את התכווצות ועיוות החלק עקב תהליך ההזרקה. הגדרת Shrinkage היא שינוי בגודל החלק, כאשר הגדרת Warpage היא שינוי הצורה של החלק. יש מגוון סיבות ל- Warpage כמו קירור לא אחיד, כיוון הסיבים ועוד. אם נשתמש באנליזה עם Mesh מסוג D3 או Dual Domain נוכל בסופו של דבר להשתמש בפקודה שמייצאת את התוצאה כמודל CAD, בגמר האנליזה. למשל לדוגמא הבאה, אנו רואים את התוצאה של Warpage:

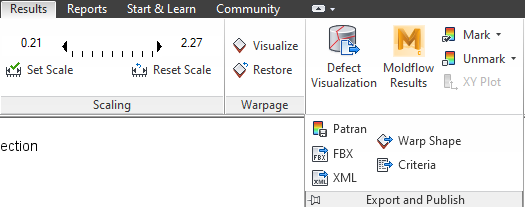

במידה והתוצאה מקובלת נרצה לשלב את המודל האמיתי כקובץ CAD. ב Ribbon – > Result, תחת Panel הנקרא Export and Publish נפעיל את הפקודה Warp shape

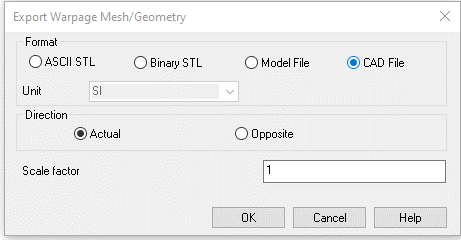

נקבל את החלון הבא:
יש לנו ארבע אפשריות, שתי אפשרויות לקובץ STL, אחד ל ASCII והשני BINARY. אפשרות שלישית היא Model בו נקבל קובץ מסוג UDM. האפשרות הרביעית היא קובץ CAD ובו נוכל לבחור אפשרות של פורמט STEP או SAT. שני הפורמטים הללו נפתחים על ידי מרבית תוכנות CAD. בכל אחת מהאפשריות נוכל לבחור האם נרצה את התצוגה האמיתית שמתקבלת Actual או שנרצה את עיוות החלק בכיוון המנוגד שהתקבל מהתוצאה. במידה ונרצה לראות בהגזמה את העיוות, נוכל להגיל את ה – Scale factor.
אחרי יצירת הקובץ נוכל לבצע IMPORT בתוכנת CAD כדי לבצע למשל אנליזת חוזק או פשוט להשתמש בקובץ זה בהרכבה כדי לראות אם השפעת ה- Warpage משפיעה על חלקים אחרים.
בהצלחה
