שלום,
אחד הנושאים שמשך את תשומת ליבי לאחרונה זה נושא מעטפת כללית של מודל. אנחנו רוצים לדעת מה המידות של אותה קובייה דמיונית אשר מכילה את כל המודל, לפעמים זאת הרכבה או חלק בודד.
אנחנו זקוקים לנתון זה להצעות מחיר עבור הובלת מוצר, לפעמים או לרוב זקוקים לממדים אלה על מנת להדפיס את המודל וצריך להתאים את גודל החלק לגודל המגש וכדומה…

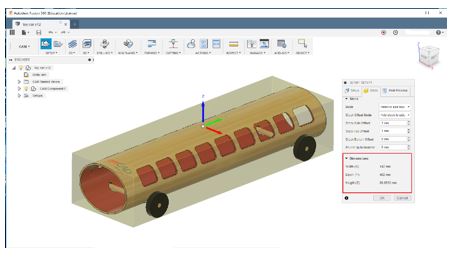

למשל דוגמא אחת ל- Bounding Box מתוך Fusion360, רק כדי לחדד מה אנחנו מחפשים.
אך זה דורש מאתנו פעולה אקטיבית והפעלת כמה פקודות להשגת Bonding Box המיוחל.
יש דרך נוספת, באמצעות כלי Netfabb. תוכנה ייעודית מבית אוטודסק לניהול הדפסות תלת ממד. בתוך Netfabb כלים רבים לעריכת מודל והתאמתו להדפסה כשאחד מהן Bounding Box אשר מתקבל באופן אוטומטי בפתיחת חלקים.

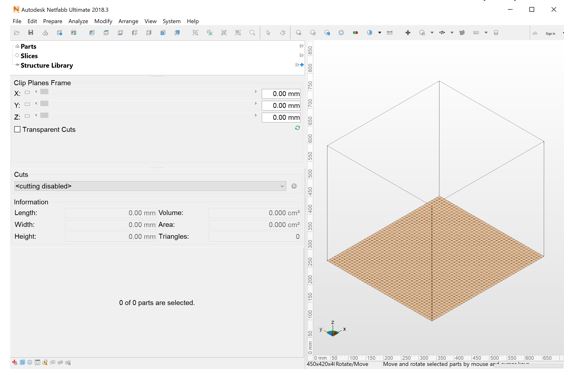

צילום מסך מתוך Netfabb

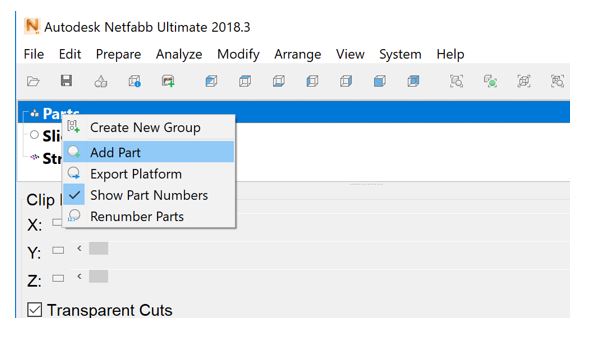

השלב הבא זה להוסיף חלקים למגש או לייבא אותם, עושים זאת באמצעות פקודה Add Part,
קליק ימני על קטגוריה Parts.

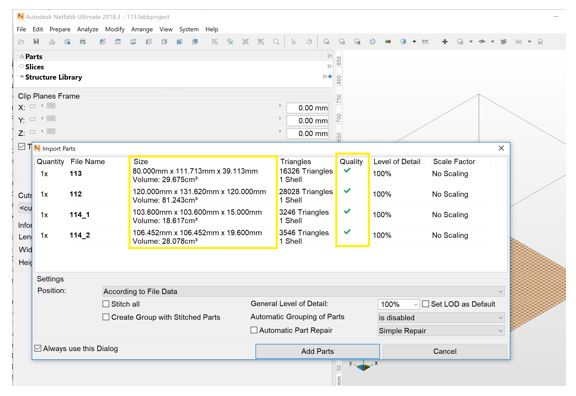

נבחר את החלקים הרצויים לייבוא ונקבל את החלון הבא.
עמודה Size זה למעשה ה- Bounding Box המיוחל.
אנחנו יכולים לפתוח עשרות פורמטים בבת אחת, כאן למשל בחרתי שני קבצי xt ואחד נוסף step.
המעטפת מתקבלת באופן אוטומטי בהתחלה.
