תוכנת ה-AutoCAD Map 3D מציעה לנו כלים מצויינים לעריכה וניקוי שרטוטים. בטיפ זה אציג שני כלים, הנקראים Boundary Trim ו- Boundary Break.
Boundary Trim
באמצעות הפקודה Boundary Trim, ניתן לציין גבול סגור כגבול חיתוך עבור קבוצת אובייקטים שנבחרה. ניתן להשתמש באפשרות זו כדי לחתוך אובייקטים בתוך או מחוץ לגבול. השוני בין פקודה זאת לבין פקודת ה- Trim הרגילה הוא בכך שניתן בבת אחת לחתוך את כל האובייקטים שנבחרו.

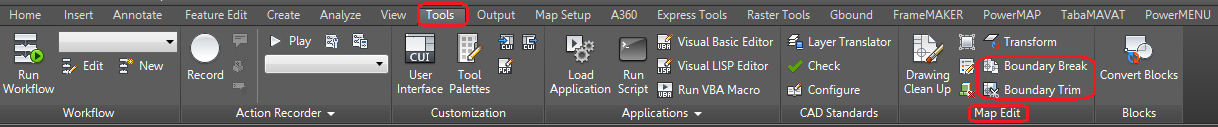

הכלי נמצא בלשונית Tools בפאנל Map Edit. (בסביבת העבודה- Planning and Analysis).
- בסביבת העבודה Map Classic יש ללחוץ על התפריט-Map Drafting, לאחר מכן Tools ו- Boundary Trim.
להלן סרטון המציג כיצד להשתמש בכלי זה. בסרטון זה רואים מפת מדידה וגבולות חלקות.
ע"י ה-Boundary Trim אנו יכולים לקבל רק את המדידה שבגבול חלקה מסויימת, או לחילופין, למחוק את המדידה בתוך חלקה מסויימת
Boundary Break
באמצעות פקודת Boundary Break ניתן לשבור בבת אחת קבוצה של אובייקטים שנבחרו, ע"י בחירת הגבול לשבירה. הכלי גם כן נמצא בלשונית Tools בפאנל Map Edit.
להלן סרטון המציג כיצד להשתמש בכלי זה. בסרטון זה רואים קווי גובה וגבולות מבנים. ע"י ה- Boundary Break אנו יכולים לשבור את קווי הגובה עפ"י גבולות המבנים
