Plant 3D מאפשר לתכנן קונסטרוציות פלדה באופן כזה שיאפשר למשתמש להתייחס למודל הקונסטרוקציה בזמן ניתוב הצנרת.
יחד עם זאת המודל הינו מדוייק וכולל את כל התכונות הדרושות כגון: תקן, גודל וחומר.
אם נרצה להוסיף פרטים למודל כגון פלטות גזירה או כל סוג אחר של מחבר בין קורות לעמודים מומלץ להשתמש בפתרון יעודי לכך: הפתרון המומלץ ביותר הינו, Autodesk Advance Steel, מוצר זה משמש מתכנני קונסטרוקציות פלדה. ניתן לייצא את המודל.
איך עושים את זה?

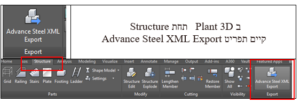

נבחר את הקונסטרוקציה שנרצה לייצא:

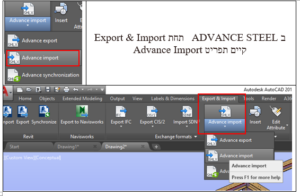

נוצר קובץ עם סיומת: SMLX אותו ניתן לייבא ל Advance Steel
נבחר את הקובץ והמערכת תיצור את הקונסטרוקציות בהתאם.

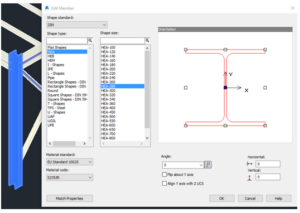

בדוגמא זו ניתן לראות עמוד שנוצר ב Plant 3D תחת: תקן DIN, חתך HEA-280

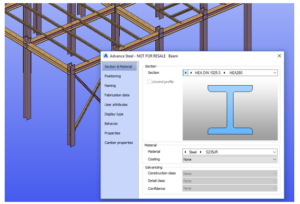

התקבל ב-Advance Steel בהתאם
אם נרצה לשלב את המודל שנוצר ב Advance Steel בפרוייקט של Plant 3D, כל מה שעלינו לעשות זה לצרף את הקובץ ב XREF, מכיוון שזהו קובץ אוטוקאד.
בהצלחה,
סמי.
