תצוגה גרפית של אזורי מילוי וחפירה

עידן שני | Civil 3D & InfraWorks Technology specialist

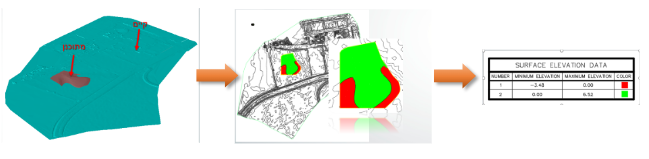

כאשר נבצע עבודות עפר בין שני משטחים ונרצה להציג בצורה גרפית את האזורי מילוי וחפירה (להציג בצבעים שונים אזורים אלו)

נבצע את הפעולות הנ"ל:

יצירת משטח השוואה: ניצור משטח השוואה ונקרא לו "VOL" (מוגדר מסוג TIN Volume surface), בנוסף נגדיר את משטחי ההשוואה.

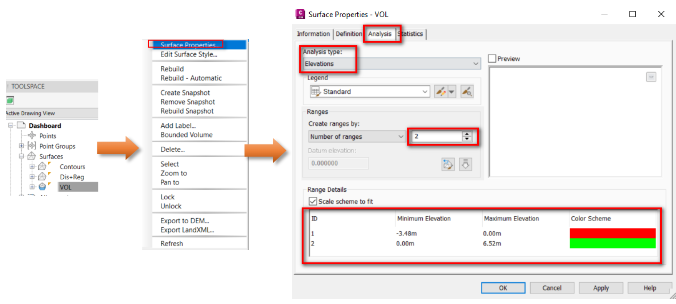

הגדרות אנליזה: נבחר במשטח השוואה שיצרנו > לחצן ימני על העכבר ובחירת Surface Properties > בחלון זה נבחר בלשונית Analysis ונזין את הנתונים המופיעים בדוגמא:

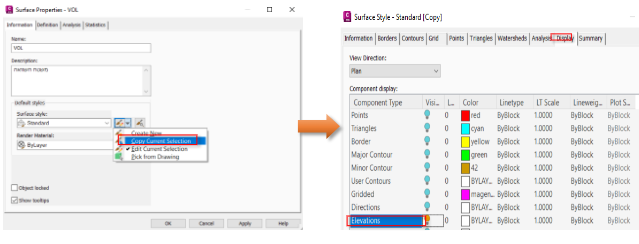

יצירת סגנון שמראה את הרכיב ELEVATIONS: בלשונית Information נבנה סגנון שבו רכיב ה- ELEVATIONS דלוק.

תוצאה: תצוגה גרפית של אזורי מילוי וחפירה.

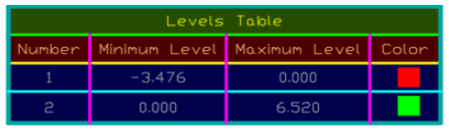

יצירת טבלה: נלחץ על המשטח השוואה < נבחר ב- Add Legend > Elevations < נבחר Dynamic/Static> נבחר את המיקום של הטבלה על גבי השרטוט.
תוצאה:

בהצלחה
