יש מצבים בפרויקט שלנו שאנחנו רוצים למקם (למשל) מפזר אוויר אופקי אך לא רוצים להיצמד אותו לקיר. הבעיה שיש משפחות שבנויים כך שרק על הקיר הוא מתמקם ואין אפשרות להרחיק אותו מהקיר, כיצד אפשר לעקוף את המצב ובכל זאת למקם אותו במרחק מהקיר?

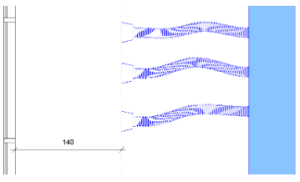

בטיפ זה נלמד איך לעקוף את הבעיה ולמקם אותו במקום הרצוי לנו במרחק מהקיר כשאנחנו קובעים את המרחק. ראה תמונת מבט על ומבט תלת ממד
לדוגמה:
מבט על
מבט תלת ממד
שלב א'
יצירת קו עזר בעזרת פקודת Reference Plane
הפקודה נמצאת בלשונית (Architecture) משרטטים את הקו במרחק מהקיר.
כדי לקבוע את המרחק המדויק אפשר להוסיף גם מידה ולתת מרחק מדויק מהקיר דרך המידה
לב ב'
לחיצה על פקודת Air Terminal בחירת מפזר אוויר רצוי
ואז פשוט מרחפים מעל קו העזר והוא מזהה אותו כמו קיר.
בשלב זה אפשר למקם אותו על הקו ,לתת את הגובה הרצוי מהקומה וזהו – סיימנו למקם.

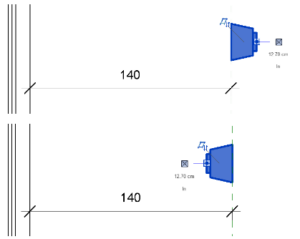

שימו לב, לאחר מיקום המפזר אפשר לשנות את הכיוון המפזר בעזרת אייקון השינוי כיוון "Flip". עכשיו אפשר למדל ממנו תעלה גמישה ולחבר למערכת תעלות שיש לנו בפרויקט (ראו להלן דוגמה תמונת מבט על ותלת ממד).
