הוספת קו גובה 0

בהמשך לטיפ: "תצוגה גרפית של אזורי מילוי וחפירה". בו ביצענו עבודות עפר בין שני משטחים והצגנו בצורה גרפית את האזורי מילוי והחפירה.

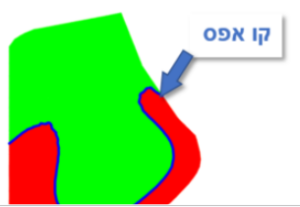

בטיפ זה נוסיף קו גובה 0, שהוא גובה הפיתוח הנדרש. הוא משמש כחוצץ בין אזורי המילוי והחפירה.

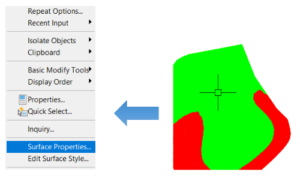

  1. נבחר במשטח ההשוואה.

  2. לאחר מכן נקיש על הלחצן הימני בעכבר.

  3. נבחר ב- Surface Properties.

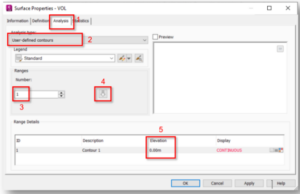

    לשונית Analysis

    בחלון זה נזין את הנתונים המופיעים בדוגמא לפי הסדר הוראות:

    1. לשונית Analysis .

    2. נשנה למצב User-Defined contours.

    3. ב-Number נזין את הספרה "1".

    4. נלחץ על הכפתור עם הסימון של החץ כלפי מטה.

    5. נשנה בחלונית Range Details את העמודה של Elevation לספרה "0".

    6. נלחץ על לחצן Apply לאישור.

      הצגת הקו

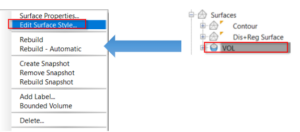

      נבחר במשטח ההשוואה > לחצן ימני על העכבר > Edit Surface Style

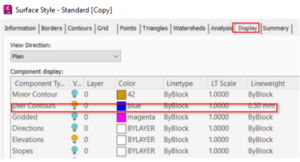

    7. בלשונית Display  בתצוגת הרכיבים נדליק את שורת User Contours.

      בשורה זו ניתן להגדיר את התצוגה של  הקו (מומלץ לשנות עובי קו וצבע לרכיב זה)

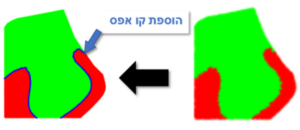

      תוצאה סופית:
