בתוכנת Netfabb ניתן להוסיף תווית (Label) לחלק.

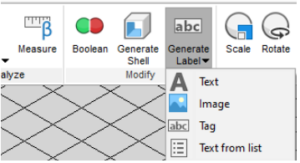

ניתן להוסיף טקסט על החלק ולבצע על זה הוספת חומר או החסרה. נבחר את החלק ובלשונית Modify נבחר את הפקודה Generate label -> Text

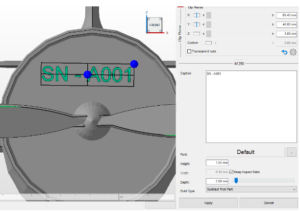

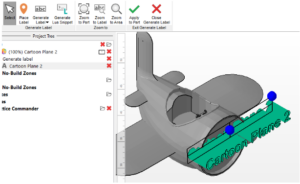

נמקם את הטקסט בעזרת גרירה או סיבוב של הנקודות הכחולות שמסגרת הטקסט
את הטקסט נכתוב בחלון אשר מצד ימין:

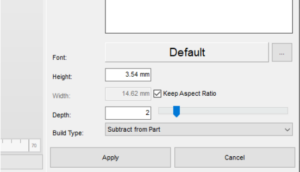

בחלק התחתון נקבע את הגופן וגודל הטקסט ונחליט האם להוסיף חומר (Add to part) או להחסיר (Subtract from part)
לסיום נלחץ Apply

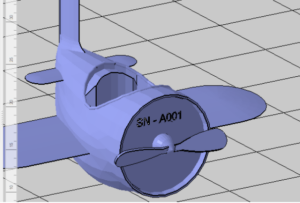

ונקבל את התוצאה
כשנדפיס את החלק נקבל את ה"תווית" שיכולה לציין מק"ט וכדומה. ניתן לשכפל את החלק מספר פעמיים ולכל אחד ניתן לתת מספור אחר. נבחר את הפקודה Text from list

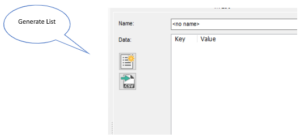

בחלון שיפתח, יש לנו שתי אפשרויות. האחת מקובץ CSV, מקובץ אקסל נייצא לקובץ עם סיומת CSV ונבצע Import לתוכנה. לרוב נשתמש באפשרות זו אם נרצה שלכל חלק יהיה מספר/שם שונה. אם נרצה שלכל החלקים יהיה טקסט בתוספת מספר רץ, נבחר Generate List

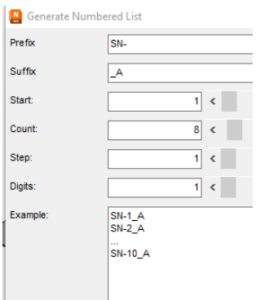

בחלון שיפתח נגדיר את הערכים המתאימים, כמו Prefix, כמות חלקים וכיצד להגדיר את "קפיצות" המספור, לסיום Generate. בדוגמא הבאה, נשכפל 8 פעמיים את החלק:

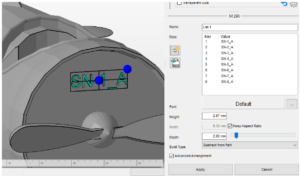

נגדיר שוב האם להוסיף חומר או להחסיר ונלחץ על Apply

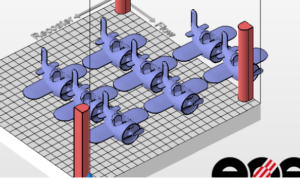

ונקבל:
אם נרצה לשלוט על יצירת ה- Array, נסמן את האפשרות advanced arrangement:

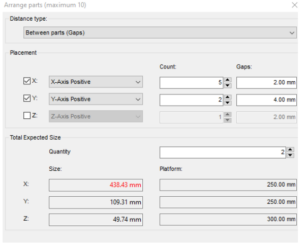

ובחלון שנקבל נחליט על הערכים הרצויים:
בהצלחה
