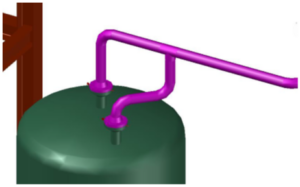

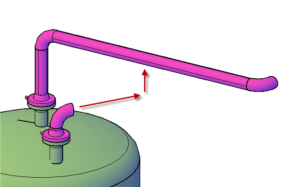

בתמונה למטה ניתן לראות מיכל שבו שני חיבורים מהם יוצאים קוים אנכיים.
הקו הראשון יוצא ימינה לגובה נתון, מעל הקו השני.
הקן השני יוצא בזוית של 45 מעלות ועולה לחיבור TEE בתחתית הקו הראשון.
על פניו, משימה פשוטה, אבל הניתוב הרגיל לא יתן לנו את התוצאה הרצוייה. המערכת תוסיף מתאמים נוספים.
איך עושים את זה:
כדי להגיע לתוצאה הרצוייה, יהיה צורך ליצור קוי עזר באוטוקד ולאחר מכן להמיר אותם לקוי צנרת בעזרת Line-to-Pipe.

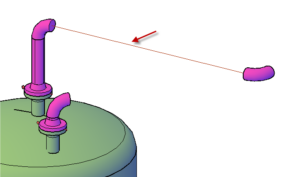

תחילה ניצור את שני הקוים כפי שמתואר בתמונה למטה.

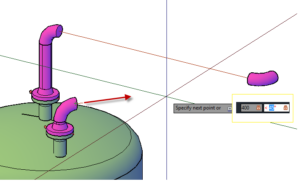

נבטל את הקו האופקי ובמקומו נשרטט קו רגיל מ NODE לNODE.
נשרטט קו רגיל כך שאורכו יעבור את הקו החוצה בזוית הרצוייה (45 מעלות)

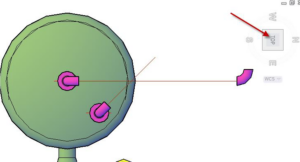

מומלץ לעבור למבט על (TOP)

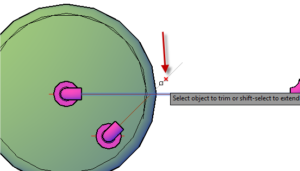

בשלב זה נבצע TRIM לקו ב 45 מעלות עד למפגש (בהטלה) עם הקו הראשון.
בגירסה 2017 של אוטוקד, פעולת ה TRIM עושה גם את ההטלה.
בגירסה 2016 של אוטוקד, קודם נבחר PROJECT ואחר כך UCS בפקודת TRIM.

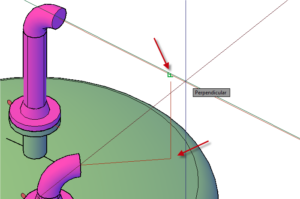

עכשיו נבנה את הקו בעזרת פקודת LINE מקצה הקו ובניצב (Perpendicular) לקו האופקי, כפי שמתואר בתמונה למטה.
לסיום, נקבע את הקוטר וה SPEC של הצנרת, אם רוצים גם את מספר הקו.

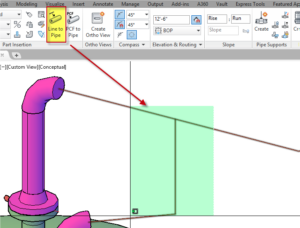

נבחר מהתפריט את LINE TO PIPE, ונבחר את הקוים שיצרנו.

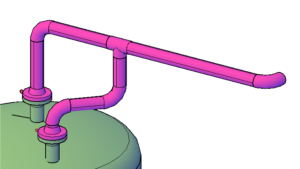

והרי התוצאה הרצוייה.
