היום נראה כיצד אפשר לשנות את ה- TEMPLATE של דף שרטוט לאחר שסיימנו להכין אותו .

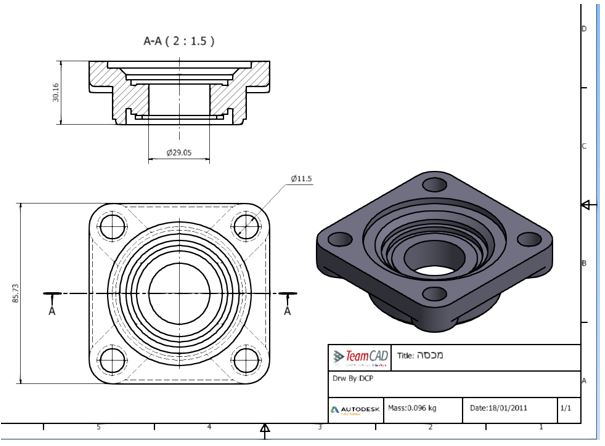

למשל השרטוט הבא, נוצר לפני כמה שנים ובינתיים הוחלט בחברה לשנות את דף השרטוט.
רוצים לשנות את דף השרטוט מכיוון שרוצים שרטוטים אחידים עם אותו TITLE BLOCK

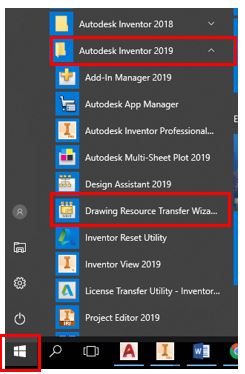

נשתמש בתוכנת עזר (מתווספת בכל התקנה), נקראת Drawing resource transfer wizard תוכנת ה-INVENTOR צריכה להיות סגורה. יש לשמור על כלל אחד בתהליך: לשמור על השם של הרכיב שרוצים להחליף. למשל של ה- TITLE BLOCK. התוכנה נמצאת ב: start – > Inventor 20xx

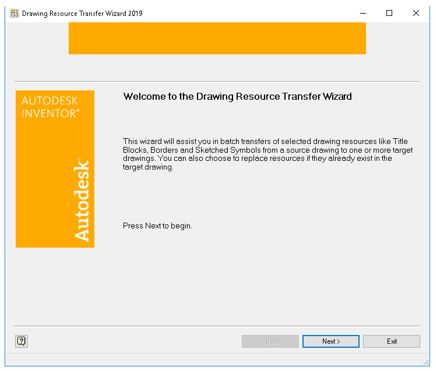

מסך הפתיחה של התוכנה:
השלב הבא הוא לפתוח את קובץ שיש לו את המסגרת החדשה, אפשר לפתוח את ה- TEMPLATE.

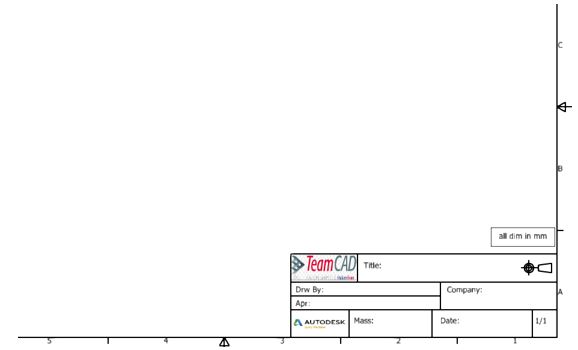

לאחר מספר שניות נראה את הנתונים של ה- TEMPLATE כמו המסגרת-, TITLE BLOCK ו- SYMBOLS, נסמן מה רוצים להחליף או להוסיף.

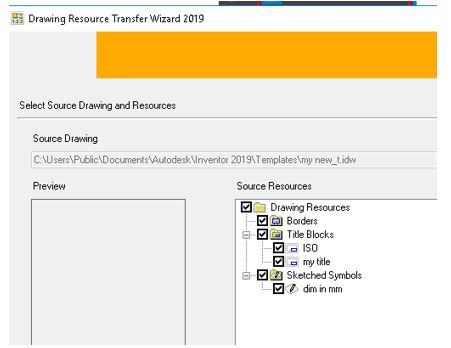

השלב הבא הוא בחירת הקבצים שלהם רוצים לשנות את ה- TEMPLATE.

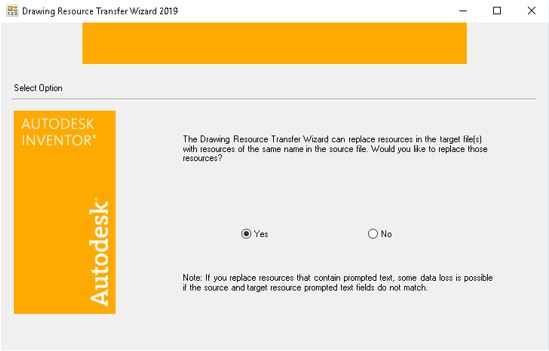

לאחר מכן נבחר האם להחליף את השדות הרצויים או רק להוסיף (בגלל זה יש לשמור על אותו שם של המידע אותו נרצה לשנות)
השלב האחרון הוא להתחיל את פעולת ההחלפה. שנפתח מחדש את הקובץ נראה את השינוי לאחר פתיחת הקובץ
לסרטון דוגמא – לחצו כאן
