עבודות עפר לפי אזורי תחימה מוגדרים

---



ישנם מקרים בהם נרצה לחשב עבודות עפר בין שני משטחים אבל רק באזורי תחימה מוגדרים.

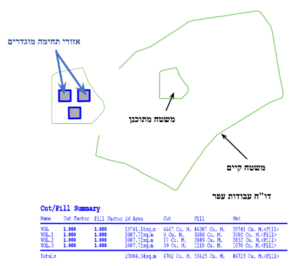

בדוגמא המוצגת ניתן לראות משטח קיים ומשטח מתוכנן, כאשר אנו מבצעים עבודות עפר בין שני המשטחים אבל רק באיזורי תחימה שהגדרנו מראש.

בסוף התהליך ניתן להציג דו"ח מפורט על גבי השרטוט.

חשוב – האיזורים המוגדרים חייבים להיות פוליגונים סגורים.

תהליך עבודה:

סדר פעולות:

יצירת משטח השוואה מסוג Tin volume surface

נבחר בלשונית Analyze ובפקודה Volume Dashboard

נלחץ על הפקודה Create new volume surface

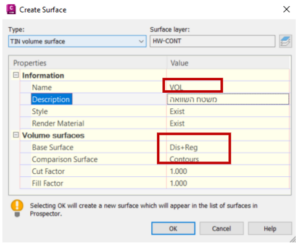

בשלב זה תיפתח לנו חלונית של יצירת Create Surface בחלונית זו נגדיר את המשטח הקיים והמשטח המתוכנן.

Add Bounded Volume

נלחץ על הפקודה Add Bounded Volume

אם הפקודה באפור (מצב נעול) אז נסמן את המשטח השוואה VOL

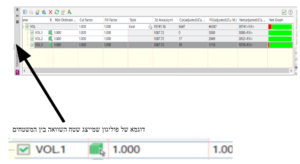

בשלב זה נבחר מהשרטוט את הפוליגונים שיצרנו אשר מייצגים את האיזורים של השוואת עבודות עפר בין שני המשטחים לכל פוליגון שהוספנו תתווסף שורת נתונים המכילים נתוני עבודות עפר בשטח שלו ונתונים נוספים.

הצגה על גבי השרטוט

תחילה נסמן ב-וי את הנתונים בדו"ח שאותו נציג על השרטוט.

על מנת להציג את הדו"ח נבחר בפקודה Insert Cut / Fill Summary נבחר על גבי השרטוט את המיקום בו הטבלה תוצג.



תוצאה:

הוצאת דוח עבודות עפר
