עבודה עם ריתוכים

---

אחד החיבורים הנפוצים במתכת הינו ריתוך. כדי לראות את הריתוכים עלינו לעבור לתצוגת Wireframe.

הריתוך מופיע ב-Properties כ-Connector מסוג Butt-weld.

אם קשה להבחין בנקודת הריתוך נוכל לשנות את גודלה ב-Project Setup

נכנס ל Plant 3D DWG Settings –  Piping Connection Settings

בחלק התחתון של החלון יש שדה ל Weld Dots Diameter

ברירת המחדל של השדה היא: 6

ניתן לשנות את סוג הריתוך מ-Shop  ל-Field  דרך  ה-Properties

ניתן להוסיף ריתוך לקו קיים באמצעות הפקודה  PLANTWELDADD

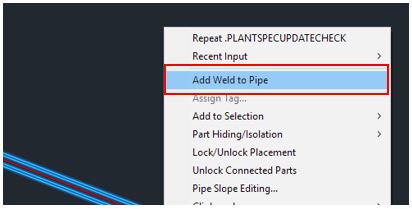

ניתן לגשת  לפקודה במקש ימני על הקו (צינור)  Add Weld to Pipe

על מנת לשנות את סוג הריתוך נבחר ב-Type ונבחר את הסוג

כל מה שנותר זה למקם את הריתוך על הקו

בהצלחה!
