הפקת דו"ח על בסיס בחירה במודל

מקס בודובסקי | AutoCAD Plant 3D Technical Supporter and Trainer



לעיתים נרצה להפיק דו"ח של מספר פריטים בודדים המסומנים במודל, מנגנון היצוא של התוכנה (דרך Data Manager) מאפשר להפיק דו"ח של כלל הפריטים שנמצאים תחת קטגוריה כזו או אחרת.

ע"מ להפיק דו"ח לפריטים בודדים נוכל לפעול בדרך הבאה:

1. נסמן במודל את הפריטים עבורם נרצה להפיק את הדו"ח.

2. נסתיר את שאר הפריטים שנמצאים במודל ע"י פקודה Hide Others, הנמצאת תחת לשונית Home בפאנל Visibility.

3. נפיק שרטוט היטלים Orthographic View.

4. נציג את טבלת BOM.

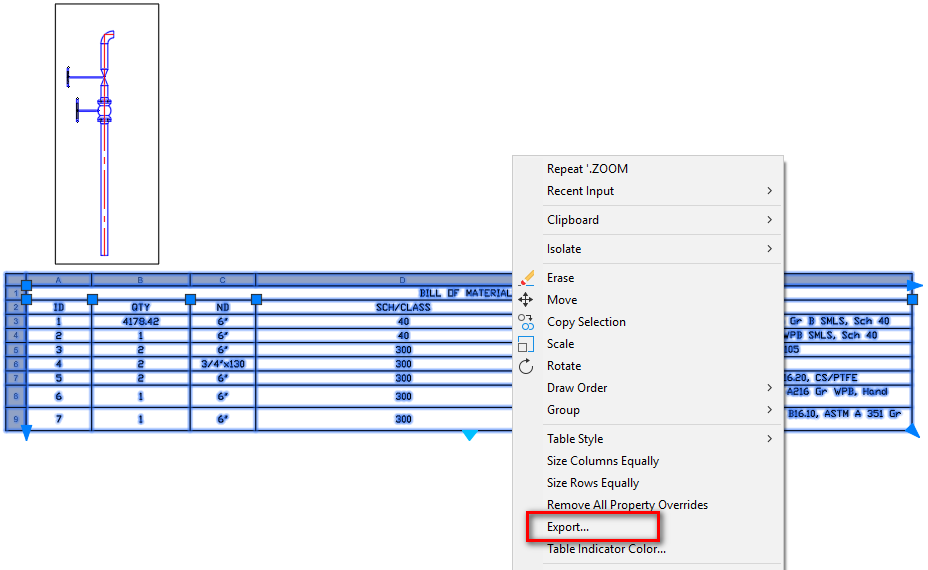

5. כעט נוכל לייצא את הטבלה ל-Excel.

הערה: ע"מ לקבל את התפריט, יש להקיש כפתור ימני של העכבר על הגבול התחתון של הטבלה.

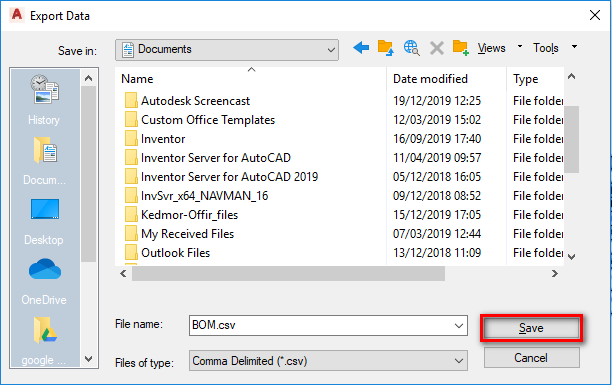

6. נשמור את הקובץ במקום הרצוי, ונשתמש בטבלה לצורכנו.

בהצלחה!
