איחוד משטחים בגוף Mesh לשעבר

אביב כהן | Manufacturing Technical support


יש מייקרים בקהל? מכירים את זה שאתם מוצאים קובץ מדהים ב thingiverse אבל משהו בו לא מדויק? מכירים את זה שאתם מנסים לערוך את המודל אחרי שהכנסתם אותו לפיוז'ן ?

אני רוצה לשתף אתכם בשיטה פשוטה, מהירה ונוחה להפוך את התהליך לפשוט וקל.

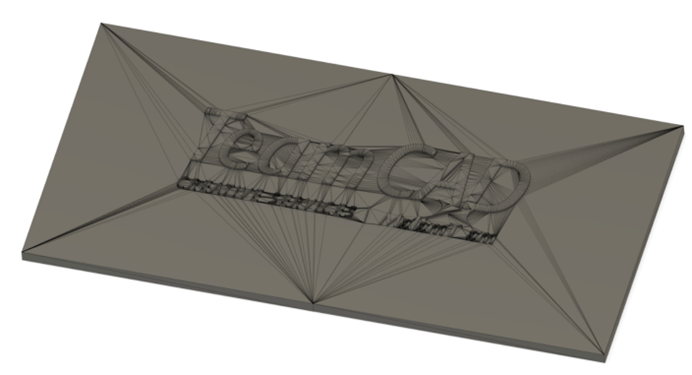

הכנסנו מודל Mesh לפיוז'ן והוא נראה כך:





לא נעים אני יודע. הרי ברור לנו שיש כאן משטח יחיד שמשמש כפלטה ומשיכה ליניארית של הטקסט על גביו. נוכל לאחד את כל המשולשים הקשורים אחד לשני שבונים גיאומטריה פשוטה יותר באמצעות פקודת  Merge

במידה ולא המרנו את הגוף מגוף Mesh לגוף Solid נבצע זאת ראשית.

Design > Mesh > Modify > Convert Mesh

פשוט נבחר את הגוף ונלחץ אוקי.

כדי לראות את הפקודה  Merge עלינו לכבות את ציר הזמן.

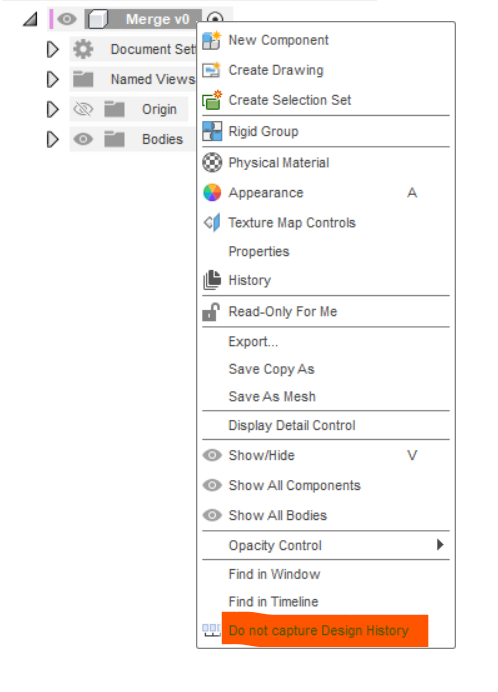

קליק משני על הרמה העליונה ביותר בדפדפן ובחירה באפשרות: Do not capture design history



לאחר מכן ניגש לפקודה

 Design > Surface > Modify > Merge

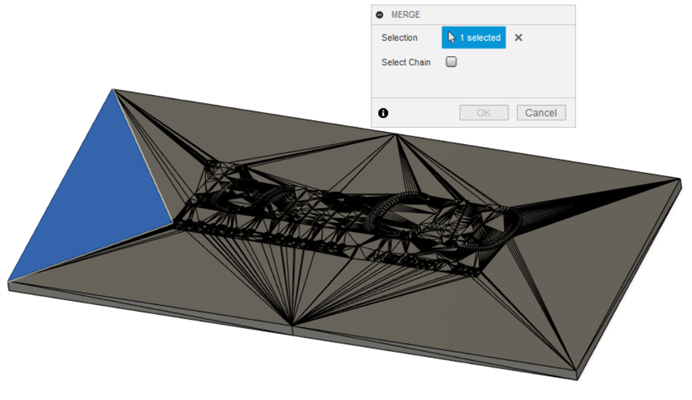

נסמן את תיבת הסימון Select Chain נבחר משטח אחד

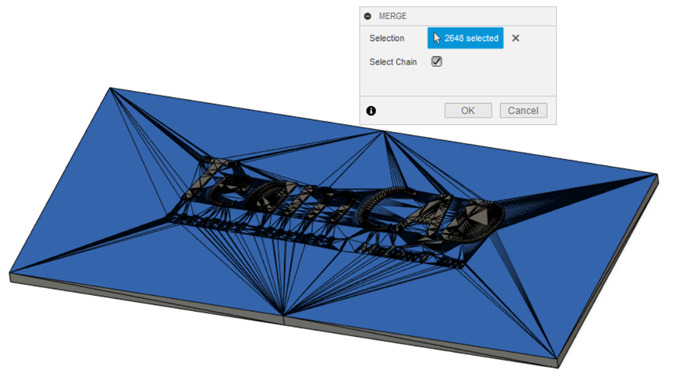

שאר המשטחים יבחרו באופן אוטומטי במידה ותיבת הסימון הייתה מסומנת ב-V.

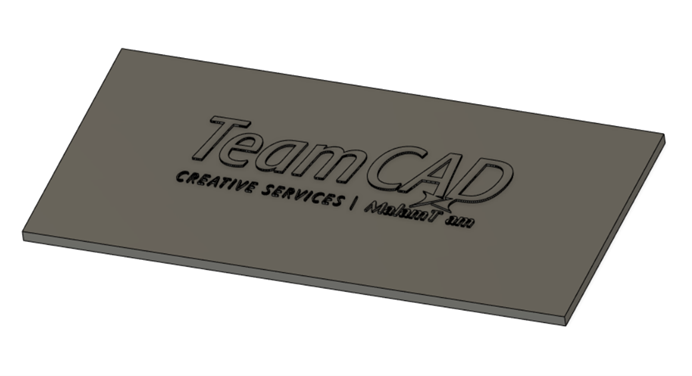

נלחץ אוקי ונקבל את התוצאה
